Aanpasbare coatinglijn voor rollers Versatile coating oplossing voor verschillende industrieën

Aanpasbare coatinglijn voor rollers Versatile coating oplossing voor verschillende industrieën

Productparameter

Ik stel voor:

De rolcoatinglijn is geschikt voor gewone werkstukken met een middellange afmeting, zoals

autowielen, draaitafels, ovens, enz.

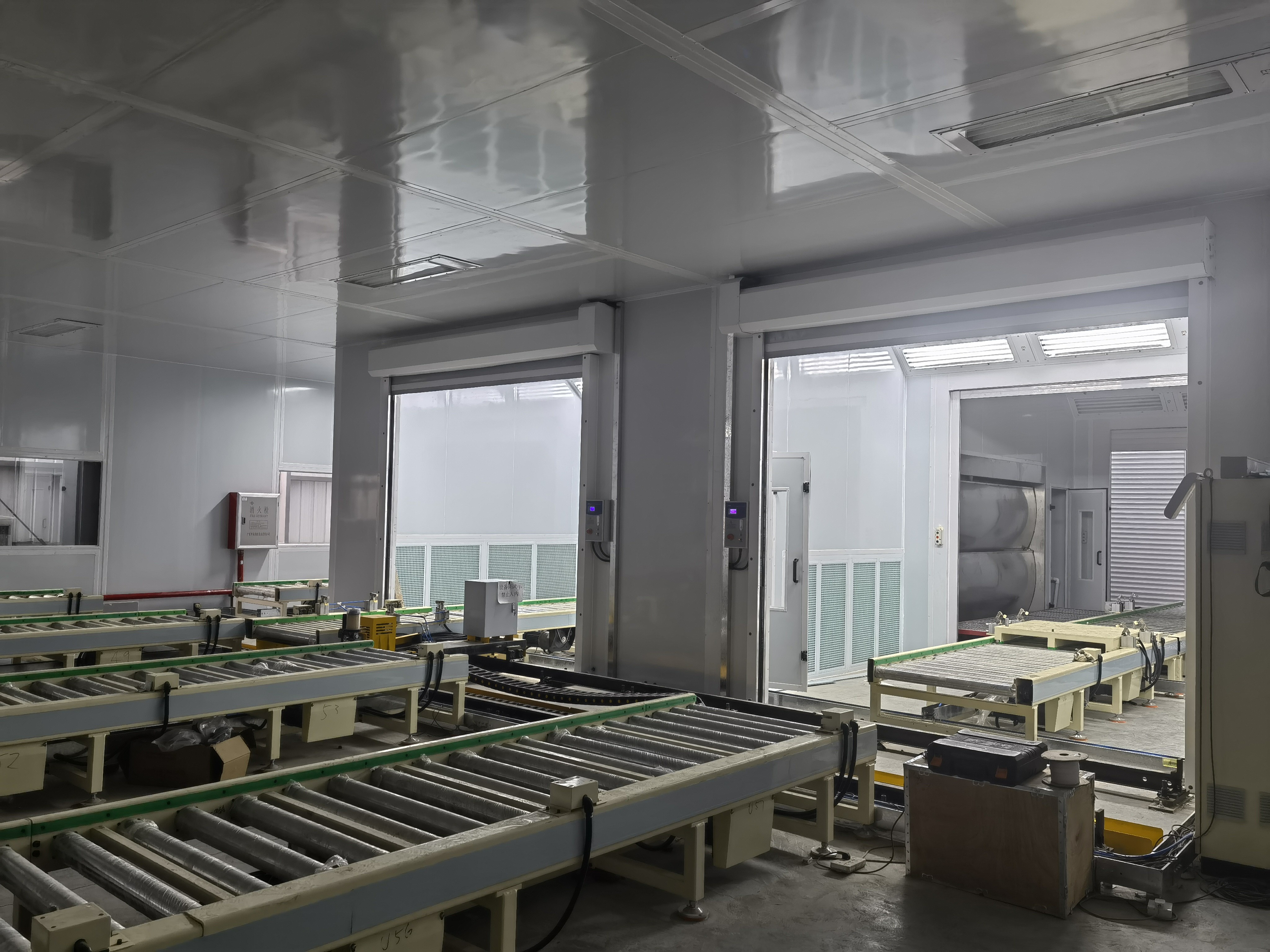

Als een soort geautomatiseerde spuitmachine bestaat de rolsproeilijn voornamelijk uit zes belangrijke componenten: voorbehandeling, sproei-

warmtebron systeem, elektronisch besturingssysteem, rollentransportlijn, enz. Het kan het werkstuk op het gereedschap van de transportlijn plaatsen,en het werkstuk naar de sproeiplaats sturen voor het sproeien door de rotatie van de rolDe rollijn in het algemeen

Het systeem is gebaseerd op een accumulatiesysteem, elk station heeft een handbedieningsknop en elk station heeft een handbedieningsknop.

Het volledige werkstuk kan worden verlaagd naar het sproeigebied. Verwerkt op het volgende station.

Meerdere inductiesondes en bedieningsknoppen.

De elektrische rol is een nieuw type aandrijfinrichting waarbij de motor en de reducer in de rol worden geplaatst.

de vervanging van traditionele motoren en afzonderlijke aandrijfinstallaties door reducers buiten de

rijrolletje.

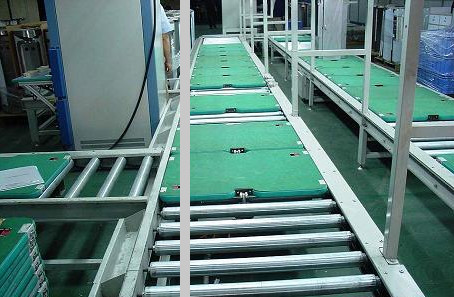

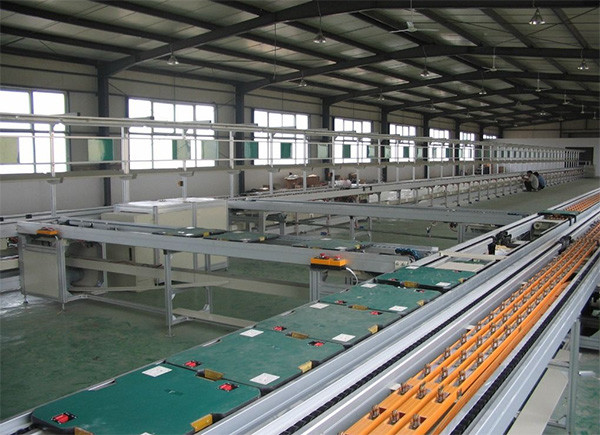

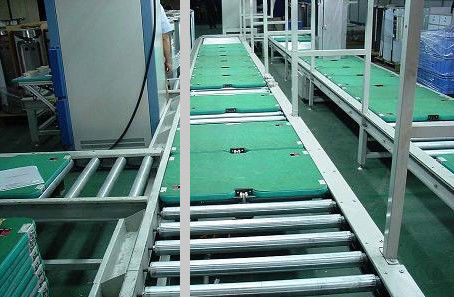

Elektrische rollenconveyorconstructie

a. Lijnkarosserie zijrail: gemaakt van gebogen stalen platen met een dikte van

De specificatie is 160×60 mm.

de installatiehoogte van de zijplaten mag de dikte van de onderste werktuigplaat niet overschrijden en de rotatie van de werktuigplaat niet belemmeren.

b. Lijnkarosseriebenen: vierkant profiel, specificaties groter dan 80 × 50 mm, hoogteverstelbaar om voldoende steunsterkte te garanderen

c. Verplichtingen inzake de configuratie van de rollenlijn

1 Alle rollen moeten goed verwerkt zijn en mogen geen gebreken hebben die de verwerking van de rollen kunnen belemmeren.

De rollen zijn gemaakt van naadloze stalen buizen met een wanddikte van ≥ 6 mm.

2De rollagers gebruiken allemaal hoogwaardige lagers, dubbelzijdig afgesloten hoogwaardige

Alle lagers gebruiken eerst standaardlagers.

3De rolketting is voorzien van een tandwiel met een stalen structuur. De tandwiel past goed bij de ketting en de rol loopt soepel.

De hoogte van de tandwielbedekking is 3 tot 4 mm lager dan het werkoppervlak van de rol.

4 De onderste ketting van de rol wordt gebruikt voor het slepen.

de zijkanten van de rol zijn afneembaar en het hoogteverschil tussen drie rollen is

niet meer dan 2 mm.

5De keten is gebaseerd op een binnenlandse keten met een hoogwaardige merknaam.

De keten heeft een handmatige spanningsfunctie.

6De gehele set draden heeft een solide structuur en een mooi uiterlijk.

voldoende krachtafstand en zorgt voor een continue productie.

7 De werktuigplaat moet tijdens het werkproces in een soepele overgang zijn en het geluid van alle apparatuur en de aandrijvingsinrichtingen mag tijdens het werk niet meer dan 75 dB bedragen.

werkproces.

De krachtrol is afgestemd op de door partij A vereiste parameters.
