Niet-aangedreven transmissievoertuig + grondtransportketen.
Doel:
Gebruikt voor oppervlaktebehandeling van grote, zware werkstukken met een lage productiviteit
eisen;
Processtroom:
stukjes op--> zand--> reiniging--> drogen--> sprayverf--> bakverf--> stukjes af;

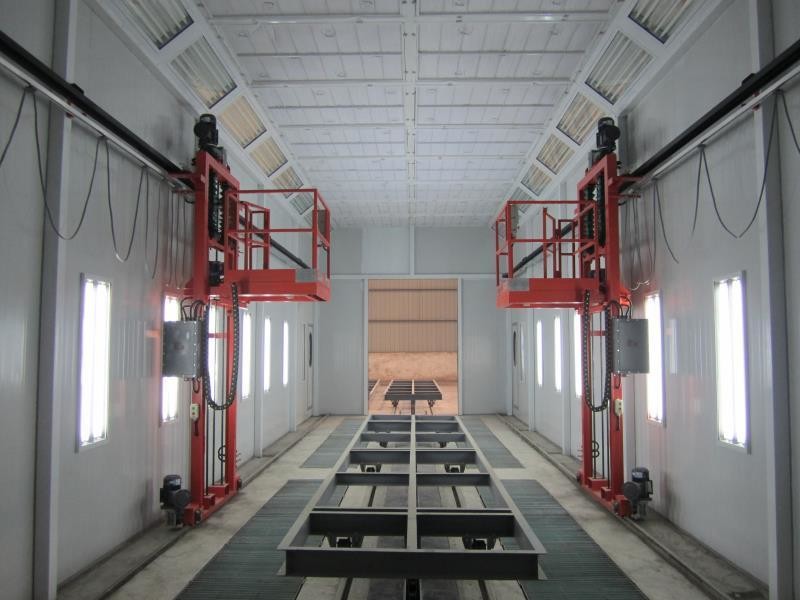

De kamerstructuur omvat: poetsruimte, schoonmaakruimte, droogruimte, sproeiverfruimte en bakruimte (op maat van het product);

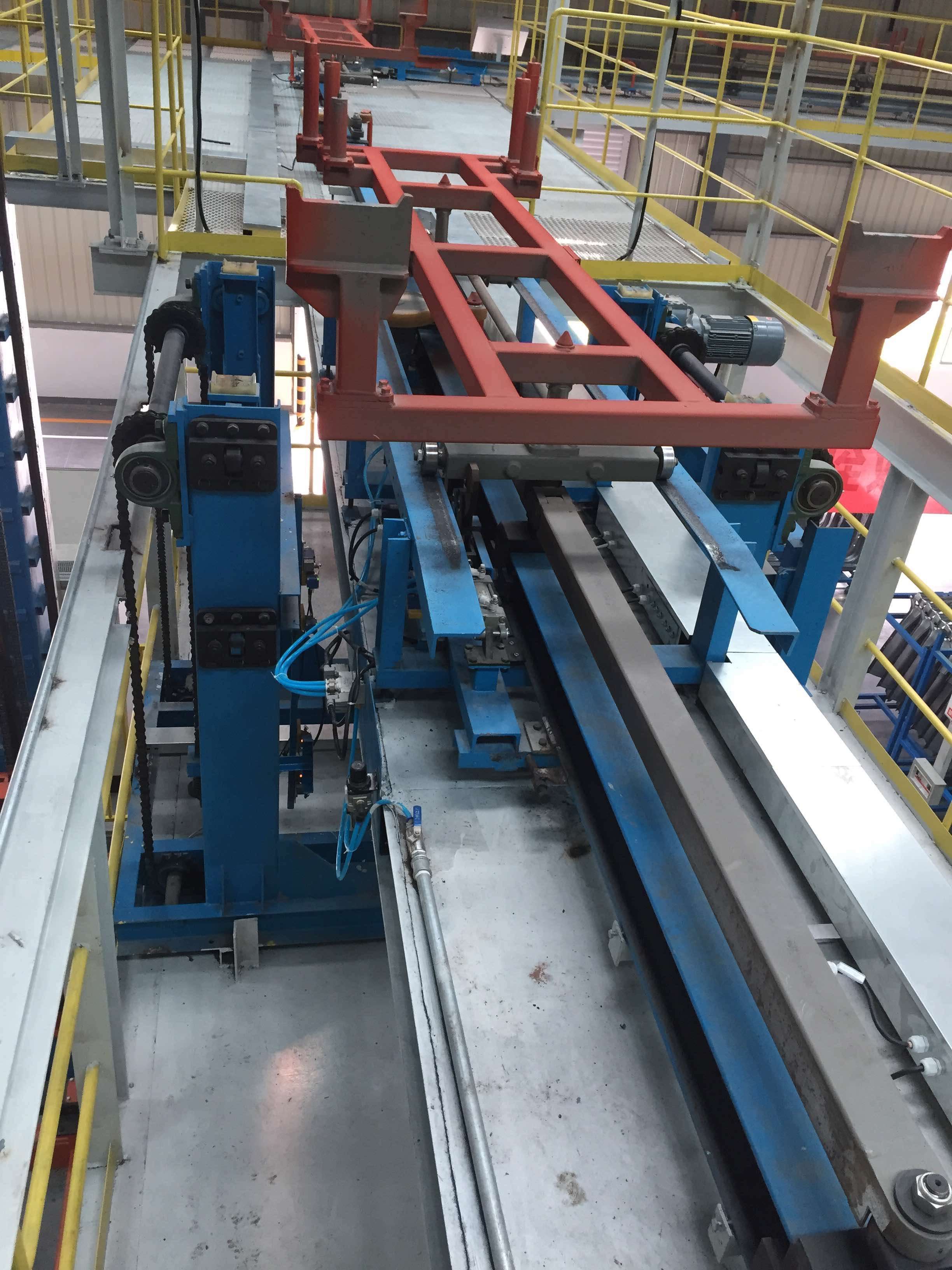

Translatiewagen: het is gelast en gevormd door I-balk en kanaalstaal, en het oppervlak is geplaveid met 8 mm dikke stalen plaat;
Beschrijving van de grondtransportketenapparatuur:
Het bestaat voornamelijk uit aandrijfinrichting, tractie keten, spanningsinrichting en transportband
Het spoor.
(1)Aandrijfinrichting
Het vermogen van het aandrijfapparaat wordt via de motorreducer en de transmissie keten overgedragen aan de aandrijfspoel.
Het gebruik van een cycloïdale naaldwielreducer kan de transmissie-efficiëntie aanzienlijk verbeteren. , en
De beweging is betrouwbaar.
(2) Trekketting
De keten bestaat uit een speldas, een ketenplaat, een drukketenplaat en een rolhuls.
De splitsing van de duwer kan naargelang de behoeften in verschillende vormen worden samengesteld.
Het is alleen maar om aan de behoeften van het werkritme te voldoen.
Deze serie transportketens gebruiken allemaal hoogwaardig mangaanstaal als ketenplaten en vereisen allemaal specifieke trekproeven voordat ze de fabriek verlaten.
(3) Spanningsinrichting
Dit apparaat zorgt ervoor dat de gehele transportketen altijd een relatief stabiele
Het kan tegelijkertijd de spanning tijdens de werking absorberen of compenseren van de
de installatiefout van de transportketen, de uitbreiding en samentrekking veroorzaakt door thermische uitbreiding, samentrekking en krachtsvervorming tijdens het gebruik.Zorg ervoor dat de transportketen een aanvankelijke spanning heeft op het uitwindingspunt van het aandrijfapparaat en elimineer apparaten die negatieve spanning in de hele lijn veroorzaken.
Deze serie spanningsinrichtingen maakt voornamelijk gebruik van schroefstaven voor het spannen.
relatief eenvoudig en compact, en de spanningskracht is relatief stabiel;

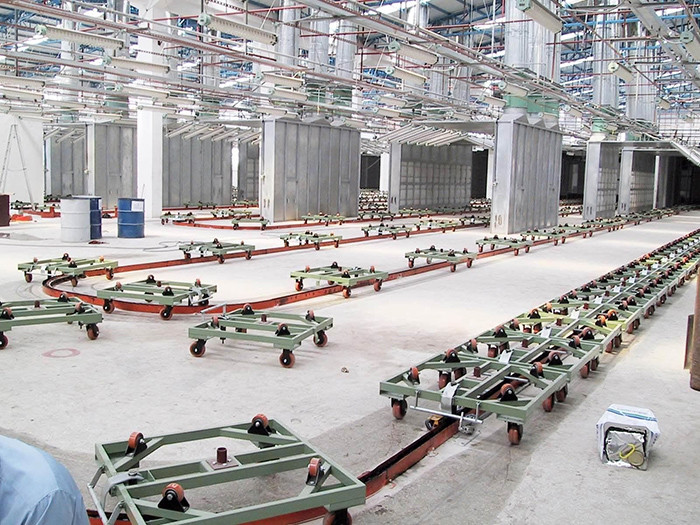

(4) Transportband
De trolleybaan heeft een lichte spoorlijn van 30 kg/m (de fundering is vooraf ingebed in de
de draaivellen zijn van lichtrailstaal en de trolliebeugels zijn allemaal gelast van staal met een solide structuur;
De hele lijn gebruikt PLC-besturing, stapsloze snelheidsregeling en is uitgerust met
Meerdere inductiesondes en bedieningsknoppen.
