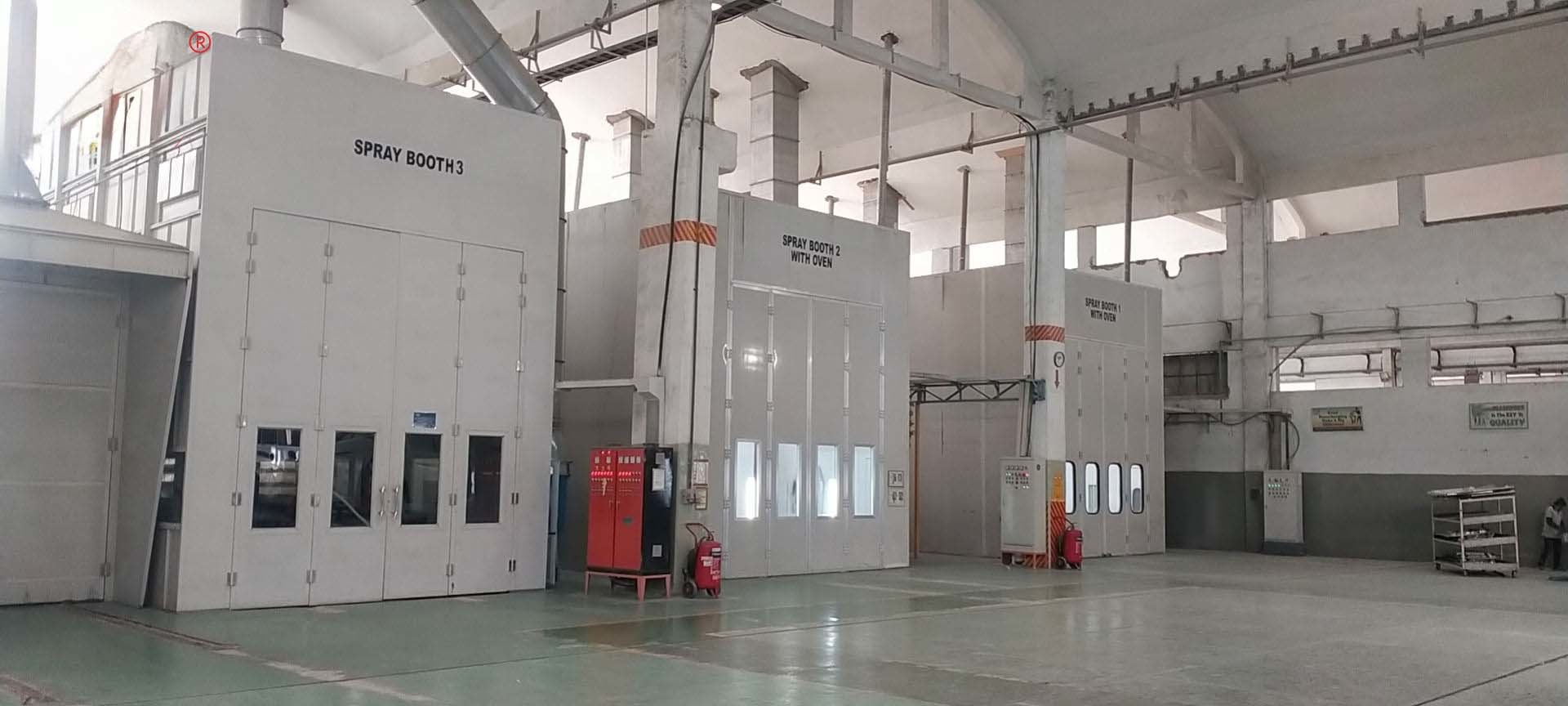

Industriële sproeibooth met voor- en werkdeuren voor nauwkeurig schilderen
De wand- en dakpanelen van de sproeikamer zijn gemaakt van EPS met een kleurenstaalplaat met een dikte van 0,426 mm,
De wandpanelen zijn 70 mm dik, terwijl de dakpanelen
50 mm dik. Beide soorten panelen zijn afgesloten met stalen randen voor extra duurzaamheid.
Steenwol en PU zijn verkrijgbaar voor een betere thermische isolatie en brandwerendheid.
| Categorie van onderdelen |
Configuratie en technische parameters |
| Inwendige werkruimte |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Externe afdruk |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |

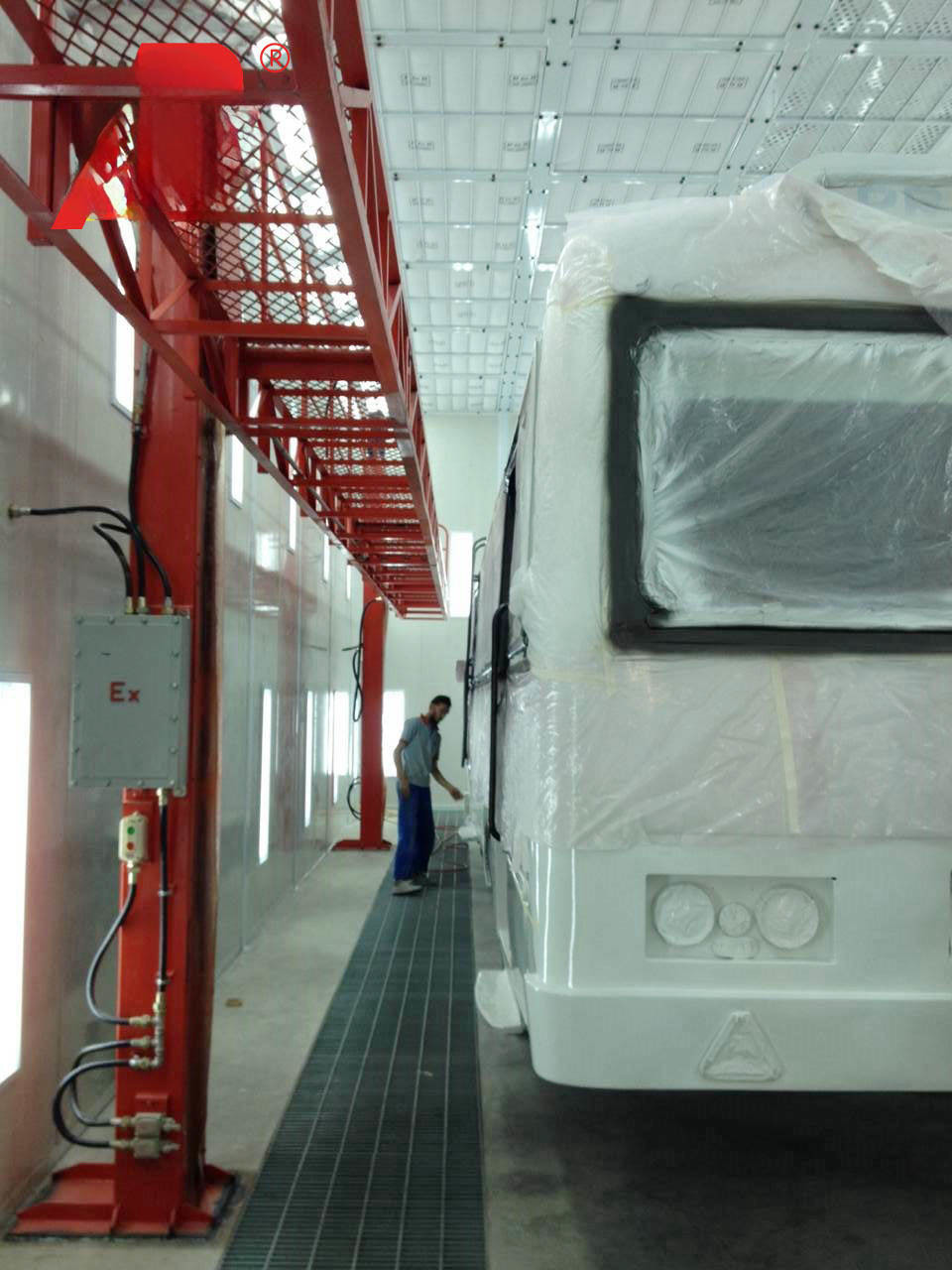

| Stichting en vloerbedekking |
Inrichting:Twee rijen roosterconfiguratie.
Materiaal:30x4mm platte staaf gecombineerd met ¥8mm gedraaid staal.
Hoeveelheid:24 afzonderlijke rasteronderdelen.
Extractiepad:Ground level (Sidewall draft optionele).
|
| Hoofdingang |
Opening:4,000 mm (W) × 4,600 mm (H).
Ontwerp:Metalen plaat met vier bladeren.
Vergrendeling:Vierkant gehard veiligheidsglas.
Kern:EPS isolatie.
Opties:Elektrische rolluik beschikbaar.
|
| Toegang tot diensten |
Hoeveelheid:Twee eenheden.
Grootte:800 mm × 2000 mm.
Veiligheid:Uitgerust met drukverlichtingssloten en uitkijkplekken.
|
| Verkleding van de hut (wanden) |
Type:Samengesteld EPS sandwich board.
Specificaties:70 mm dik (effectieve breedte 1150 mm).
Afmaken:0Een.426mm White Steel Skin.
Randen:Dubbelverzegelde stalen banden.
Alternatieve opties:Steenwol of polyurethaan (PU).
|
| Plafondstructuur |
Type:EPS-composite board.
Specificaties:50 mm dik (effectieve breedte 1150 mm).
Afmaken:0Een.426mm White Steel Skin.
|
| Verlichtingssysteem |
Plafond Array:20 sets (4 buizen/set) = 80 eenheden (18W).
Zijdelingse matrix:22 sets (4 buizen/set) = 88 eenheden (18W).
Type:LED, explosiebestendige behuizing.
Intensiteit:≥ 1000 Lux.
|
| Inlaatventilatie |
Groepen:Twee eenheden.
Fan Spec:4x Centrifuge met dubbele inlaat (externe rotor).
Motor:7.5 kW per ventilator.
Capaciteit:40,000 m3/h.
Versnelling:0.25 m/s (zonder lading).
Deeltjes:Pneumatische aanpassing.
|
| Uitlaatventilatie |
Groepen:Twee eenheden.
Fan Spec:2x Centrifuge met dubbele inlaat (gordel/pulley drive).
Motor:11 kW per ventilator.
Capaciteit:4,000 m3/h (nominaal per specificatie).
Deeltjes:Handmatige aanpassing.
|
| Huisbouw |
Structuur:Gelaste vierkant buis + Aluminium tee frame.
Afmaken:Witte coating.
Isolatie:20mm Machine-made Rock Wool masker.
|
| Thermisch systeem |
Brander:2x Riello RG5S (diesel).
Warmtewisselaar:SUS304 roestvrij staal.
Uitvoer:Maximaal 26.000 kW (thermische waarde).
Bespuitingsmodus:+20°C stijging (omgeving naar doel).
Kookstand:Doel 60°C (10 ̊15 min ramp-up tijd).
|
| Filtratiestappen |
Fase 1 (inlaat):G3 primaire zak katoen (EN 779).
Fase 2 (plafond):F5 Volledige diepviskose media (EN 779).
Fase 3 (vloer):Gelastvezelmister (G3).
Fase 4 (uitlaat):Geactiveerde koolstof (VOC/benzeenaadsorptie).
|
| Beheersinterface |
Functies:Mode-selectie (Spray/Bake), Temperatuurcontroller, Cycle Timer.
Veiligheid:Noodsluiting, storingsindicator, drukalarm, temperatuurlimieter.
Meters:Voltmeter, Ammeter, drukmeter.
|
| Kit voor het aanbrengen van leidingen |
Hetero's:4 secties (1000 mm3) per groep.
Verbuigingen:1x 90° Elbow, 1x 45° Elbow per groep.
|
| Totale elektrische belasting |
56 kW |
De grote autosproeikamer is ontworpen om te voldoen aan diverse behoeften met top technische specificaties
De interne afmetingen zijn 6900 × 3900 × 2650 mm (L × W × H),(Mogelijk aangepast)
de buitenzijde meet 7000 × 5350 × 3400 mm (L × W × H). (Mogelijk aangepast)De stevige kelder
voorzien van gegalvaniseerde plaat buighouding, ondersteund door vierkante buizen en een vloerrooster, die een algehele draagkracht garandeert
capaciteit van 2,4 T, waar nodig verstelbaar.
De hoofdingang, 3000 × 2600 mm (W × H), heeft drie bladeren met vierkant geharmerde glazen ramen en EPS-vulling.
Een extra werkdeur, met een afmeting van 800 × 2000 mm (W × H), bevat een drukslot en een uitkijkpunt.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de stand zorgen voor een robuuste isolatie, met optionele materialen.
Het verlichtingssysteem levert meer dan 1000Lux met 32 bovenste en 16 middelste LED-lampen.
Het uitgebreide filtratiesysteem zorgt voor een optimale verwarming van de inlaat- en uitlaatgassen met behulp van een Riello RG5S-brander.
Het is de bedoeling dat de werkzaamheden in het kader van het programma worden uitgevoerd in een schone werkomgeving, terwijl het elektronische besturingssysteem een nauwkeurige operationele controle biedt.
Het vermogen is 17 kW.
