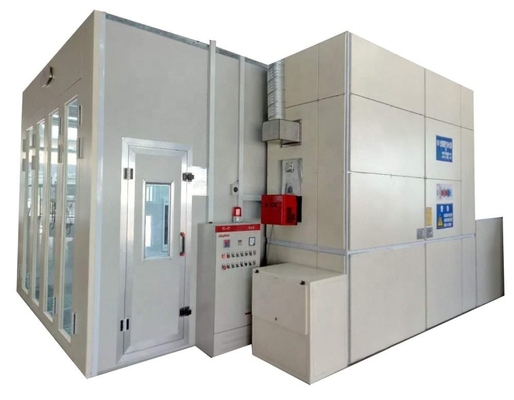

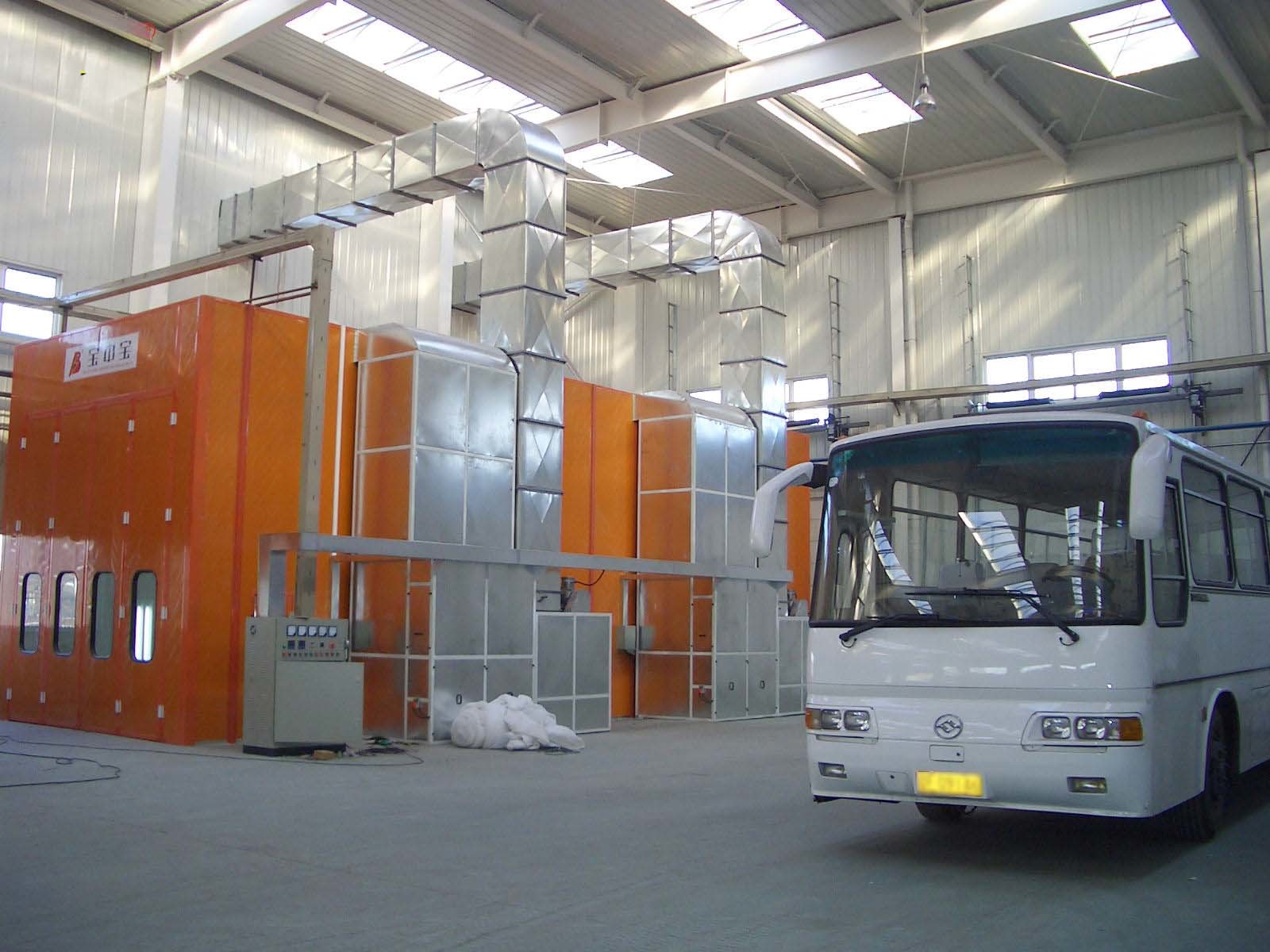

Precieze verf makkelijk gemaakt met gelijkmatig verdeeld licht in onze sproeibooth
Met bovenverlichting met 80 lampen van 18W en middelverlichting met 88 lampen van 18W,
De Big Size Spray Booth zorgt voor een optimale verlichting met een intensiteit van ≥1000Lux.
lichtdozen en gelijkmatig verdeelde verlichting verminderen schaduwen en schittering, waardoor nauwkeurige en gedetailleerde
Deze superieure verlichting verbetert de zichtbaarheid en nauwkeurigheid en zorgt voor professionele afwerkingen.
|
Binnen.
afmeting
|
15000 × 5000 × 5000 mm (L × W × H) |
|
Buiten
afmeting
|
15130 × 6890 × 5600 mm (L×W×H) |
| De kelder. |
Er zijn 2 rijen van 30x4 platte ijzer + ₹8 gedraaide stalen vloerroosters (24 stuks) aan beide zijden van de grond (optioneel zijwand uitlaat) |
| voordeur |
Doormaat: 4000 × 4600 mm (W × H), metalen buigdeur, 4 deurbladeren, vierkant geharmerd glazen venster, vulling: EPS. (De vulling kan worden aangepast,en de poort kan worden uitgerust met een elektrisch rolluik) |
| werkende deur |
2 sets, werkdeuren: 800 × 2000 mm (W × H), voorzien van
drukslot en glaswaarnemingsraam
|
| wandpaneel |
EPS wandpaneel, effectieve breedte 1150 mm, totale dikte 70 mm,
dikte van het kleurenstalen plaatje: 0,426 mm, wit, stalen randen aan beide zijden verzegeld;
|
| dak |
EPS wandpaneel, effectieve breedte 1150 mm, totale dikte 50 mm,
dikte van het kleurenstalen plaatje: 0,426 mm, wit, stalen randen aan beide zijden verzegeld;
|
| verlichting |
Bovenverlichting: 20 groepen × 4 stuks = 80 stuks lampen van 18 W
Waistverlichting: 22 groepen × 4 stuks = 88 stuks 18W lampenbuizen, LED
lampbuizen, explosiebestendige lichtdoos
Verlichting ≥ 1000Lux
|
|
Lucht eenheid
installatie
|
Luchtinlaat van de zijkant, uitlaat van achteren, vierkant buis
Laswerk + aluminium tee frame, witte verf, hoogwaardig, 20 mm dik, machine-gemaakt masker
|
|
Make-up
Lucht eenheid
(2 groepen)
|
Elke groep is uitgerust met 2 externe rotor centrifuge ventilatoren met dubbele inlaat, enkel motor vermogen: 7,5 kW; totale doorstroming: 40000m3 / h, windsnelheid zonder belasting: 0,25m / s; luchttoevoer pneumatische aanpassingsdemper,cyclus start pneumatische demper . |
|
Uitgeput.
Lucht eenheid
(2 groepen)
|
Elke groep is uitgerust met 1 centrifuge fan met dubbele inlaat, katrol aandrijving, enkel motor vermogen: 11 kW; totale doorstroming: 4000m3 / h, windsnelheid zonder belasting: 0,25m/s; uitlaat handmatige aanpassing demper. |
|
Verwarming
Systemen
(2 sets)
|
Elke groep is uitgerust met een Riello RG5S Dieselbrander met een
maximaal warmtevermogen van 26000 kW; uitgerust met een warmte-uitwisselingsoven van 304 roestvrij staal; temperatuurstijgingsverf: 20°C (van 0°C tot 20°C bij sproeiing); bakverf:10-15 minuten (van 20° tot 60oC) verftoestand. (aardgasverwarming, elektrische verwarming
buisverwarming en infrarood baklampverwarming kunnen worden geselecteerd)
|
|
filteren
systeem
|
1Primary filter katoen voor luchtvoorziening: EN 779 niveau: G3
2 subhoge-efficiëntiefiltratie: volledige diepte driedimensionale viscose; EN799-niveau: F5,
3 Filtratie van katoenen dekens die bestand zijn tegen verf van glasvezels: EN 779 Niveau: G3;
4Filtratie van actief koolstofdeeltjes: adsorbeert benzeen en xyleen in het uitlaatgas
|
| Elektronisch besturingssysteem |
Sprayverf, verwarmingssprayverf, bakverf, drogeinstelling, lichtschakelaar, storingslicht, temperatuurregelaar, stroomknop, noodstopknop, timer,Temperatuurbeperker , ammeter, voltmeter, drukmeter, drukwaarschuwing |
|
Pipeline
systeem
|
Elke groep luchttoevoer- en uitlaatinstallaties is uitgerust met 4 secties van 10 00 x 10 00 x 1000 mm rechte luchtleidingen, 1 sectie van 10 00 x 10 00 mm 90° elleboog en 1 sectie van 10 00 x 10 00 mm 45° elleboog; |
| totaal vermogen |
56 kW. |

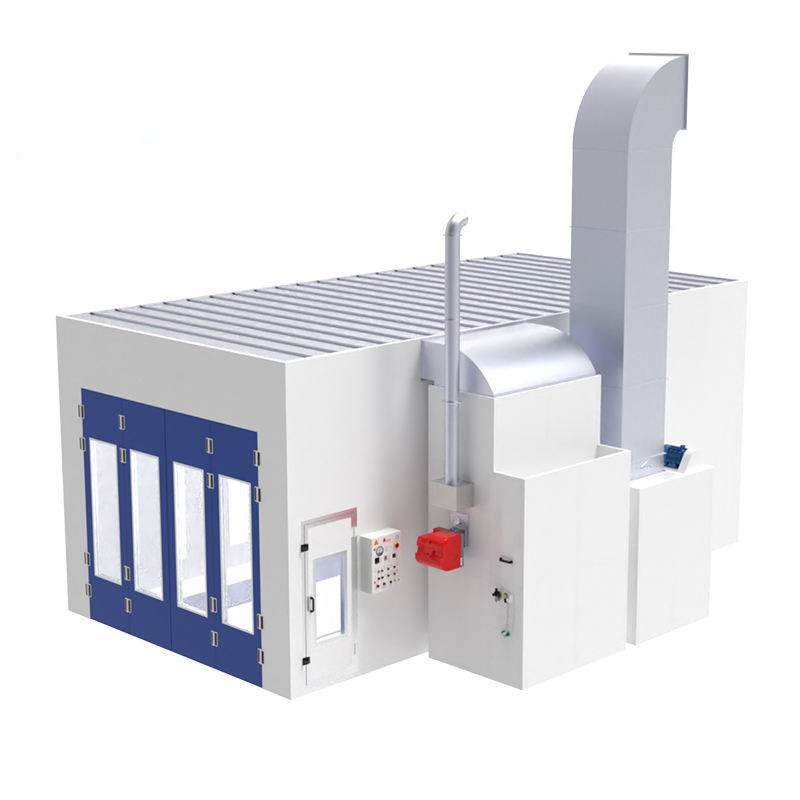

De grote autosproeikamer is ontworpen om te voldoen aan diverse behoeften met top technische specificaties
De interne afmetingen zijn 6900 × 3900 × 2650 mm (L × W × H), (Mogelijk aangepast)
de buitenzijde meet 7000 × 5350 × 3400 mm (L × W × H). (Mogelijk aangepast)De stevige kelder
voorzien van gegalvaniseerde plaat buighouding, ondersteund door vierkante buizen en een vloerrooster, die een algehele draagkracht garandeert
capaciteit van 2,4 T, waar nodig verstelbaar.
De hoofdingang, 3000 × 2600 mm (W × H), heeft drie bladeren met vierkant geharmerde glazen ramen en EPS-vulling.
Een extra werkdeur, met een afmeting van 800 × 2000 mm (W × H), bevat een drukslot en een uitkijkpunt.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de stand zorgen voor een robuuste isolatie, met optionele materialen.
Het verlichtingssysteem levert meer dan 1000Lux met 32 bovenste en 16 middelste LED-lampen.
Het uitgebreide filtratiesysteem zorgt ervoor dat de lucht in de lucht wordt gefilterd en dat de lucht in de lucht wordt gefilterd met een Riello RG5S-brander.
Het is de bedoeling dat de werkzaamheden van de werkgever worden uitgevoerd in een schone werkomgeving, terwijl het elektronische besturingssysteem een nauwkeurige bediening biedt.
Het vermogen is 17 kW.
