Ruimbuislassen en aluminiumframe voor installatie van een luchtunit in een sproeikamer

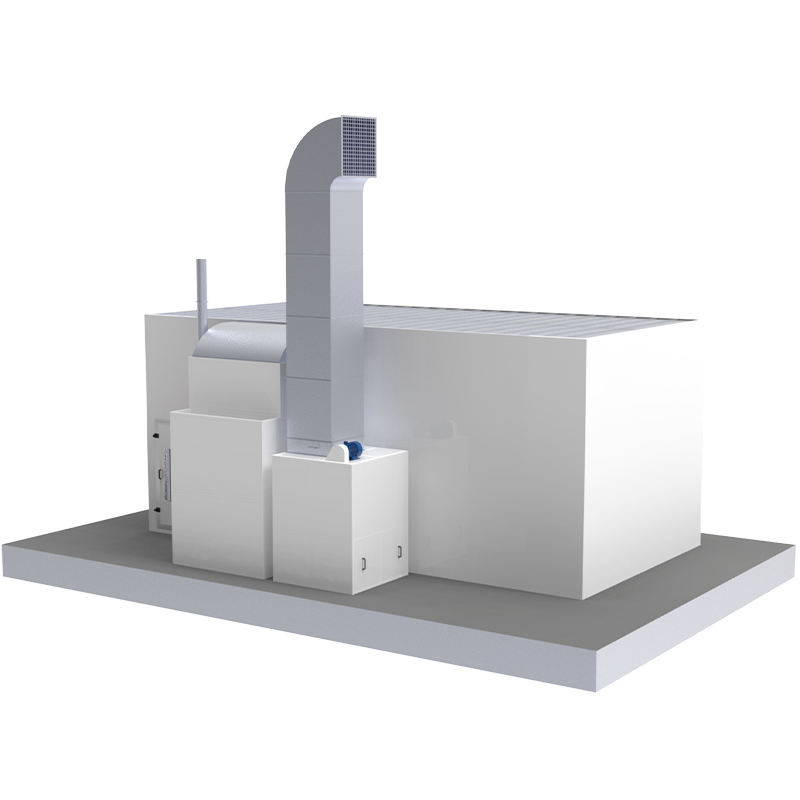

De installatie van de luchtinstallatie van de sproeikamer omvat luchtinlaat van de zijkant en uitlaatgas van achteren, met behulp van
met een diameter van meer dan 50 mm,
Deze opzet zorgt voor een efficiënt beheer van de luchtstroom, waardoor de lucht schoon blijft.
De robuuste installatie van de luchteenheid ondersteunt de optimale werking van het toestel.
De verfkwaliteit wordt verbeterd.
1. Structuur en afmetingen van de cabine
| Specificatie |
Detail |
| Intern werkgebied |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Externe afdruk |
15230 (L) × 6,990 (W) × 6,600 (H) mm |
| Muurbouw |
70 mm EPS-sandwichpaneel (wit); dubbele huid 0,426 mm staal; tong & groove assembly. |
| De bouw van daken |
50 mm EPS-paneel; gegalvaniseerde stalen huid. |
| Vloer / ondergrond |
Twee rij configuratie; zware 30x4 platte staaf + 8 mm gedraaid stalen rooster; grondniveau extractie. |
2. Toegangs- en toegangssystemen
| Type van de invoer |
Configuratie |

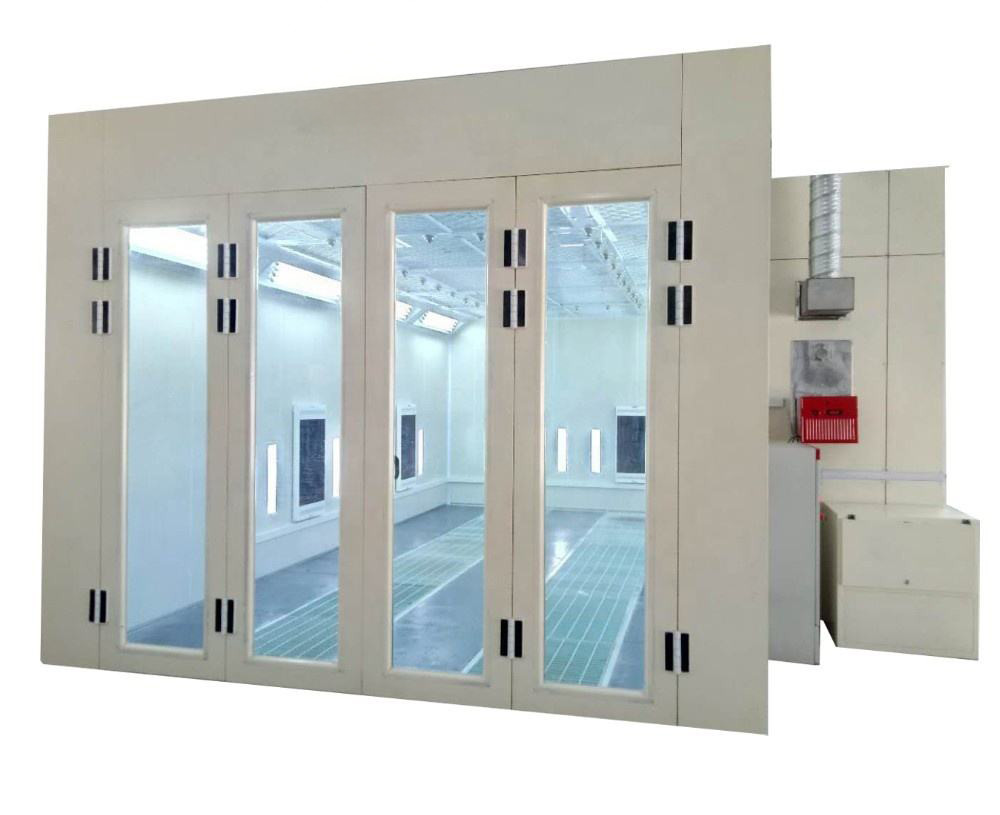

| Hoofdingang |
4voudige plaatmetalen deuren (4.000 W × 4.600 H mm); uitkijkplekken van gehard glas; EPS-kern.(Facultatief: elektrische rolluik) |
| Personeelsdeur |
2 eenheden (800 W × 2000 H mm); voorzien van veiligheidsdruksluizen en waarnemingsglas. |
3. Configuratie van de ventilatie en de luchtstroom
| Systemen |
Motor & prestaties |
| Inlaatsamenstelling |
Fans:4x Centrifuge met dubbele inlaat (externe rotor)
Vermogen:2 groepen (4 ventilatoren in totaal); 7,5 kW per motor
Luchtvolume:40,000 m3/h
Stroomregeling:Pneumatische demper
|
| Extractieassemblage |
Fans:2x Centrifuge met gordel aandrijving
Vermogen:11 kW per motor
Luchtvolume:4,000 m3/h (nominaal)
Stroomregeling:Handmatige demper
|
| Kit voor het aanbrengen van leidingen |
Inbegrepen rechte leidingen (4x), 90° Elbow (1x), 45° Elbow (1x) per groep. |
4Verwarming en thermische verwerking
| Component |
Specificaties |
| Brander eenheid |
2x Riello RG5S (diesel) |
| Warmtewisselaar |
Hoog efficiënt SUS304 roestvrij staal |
| Verwarmingscapaciteit |
Maximale uitstoot: 26,000 kW |
| Prestaties |
Bespuiting:Temperatuur stijgen tot 20°C
Bakken:60°C Doel (10 ∼15 min ramp-up)
|
5Filtratiehiërarchie
| Stage |
Filtermedia |
Standaard |
| Invoer (voorfilter) |
Pocket cotton van primaire oorsprong |
EN 779 / G3 |
| Plafond (goed) |
Volledige diepte viscose-hoge-efficiëntie media |
EN 779 / F5 |
| Vloer (arrestator) |
Fiberglass verf-stop mat |
EN 779 / G3 |
| Uitlaatgassen (chemische stoffen) |
Granulaten van geactiveerd koolstof |
Verwijdering van VOC's/geuren |
6. Elektriciteit en verlichting
| Kenmerken |
Detail |
| Totaal vermogen |
56 kW |
| Plafondverlichting |
20 Bevestigingen (4 buizen elk) = 80 Buizen |
| Zijdewandverlichting |
22 Bevestigingen (4 buizen elk) = 88 buizen |
| Lichtintensiteit |
≥ 1000 Lux |
| Controlepaneel |
Functies: modusschakelaar (spray/bak), temperatuurregeling, timer, noodstop, drukwaarschuwing, storingsindicator. |

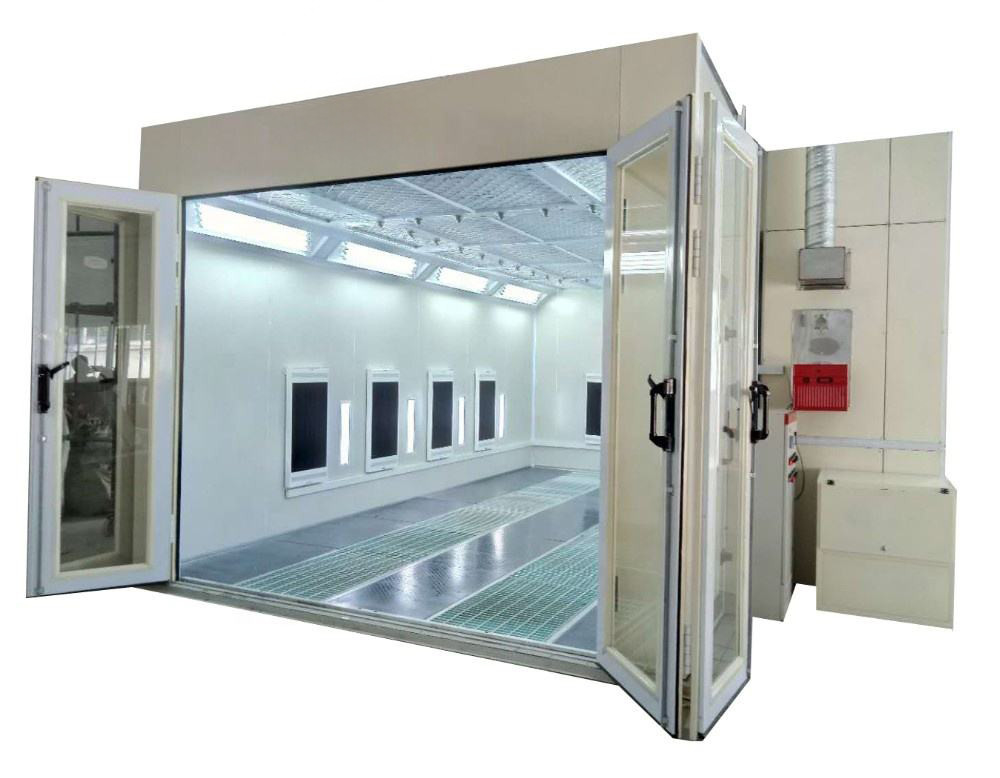

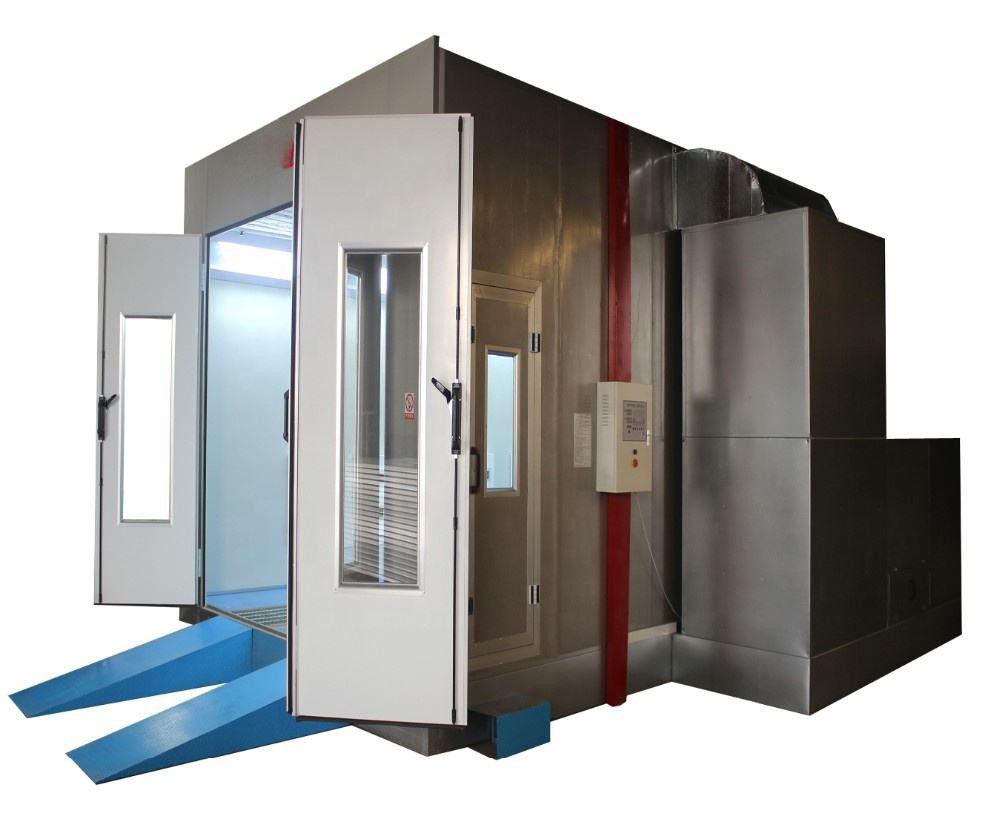

De grote autosproeikamer is ontworpen om te voldoen aan diverse behoeften met top technische specificaties
De interne afmetingen zijn 6900 × 3900 × 2650 mm (L × W × H),(Mogelijk aangepast)
de buitenzijde meet 7000 × 5350 × 3400 mm (L × W × H). (Mogelijk aangepast)De stevige kelder
voorzien van gegalvaniseerde plaat buighouding, ondersteund door vierkante buizen en een vloerrooster, die een algehele draagkracht garandeert
capaciteit van 2,4 T, waar nodig verstelbaar.
De hoofdingang, 3000 × 2600 mm (W × H), heeft drie bladeren met vierkant geharmerde glazen ramen en EPS-vulling.
Een extra werkdeur, met een afmeting van 800 × 2000 mm (W × H), bevat een drukslot en een uitkijkpunt.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de stand zorgen voor een robuuste isolatie, met optionele materialen.
Het verlichtingssysteem levert meer dan 1000Lux met 32 bovenste en 16 middelste LED-lampen.
Het uitgebreide filtratiesysteem zorgt voor een optimale verwarming van de inlaat- en uitlaatgassen met behulp van een Riello RG5S-brander.
Het is de bedoeling dat de werkzaamheden in het kader van het programma worden uitgevoerd in een schone werkomgeving, terwijl het elektronische besturingssysteem een nauwkeurige operationele controle biedt.
Het vermogen is 17 kW.
