| Inwendige afmeting |
5900 × 23 00 × 250 0 mm (L × W × H) |
| Buitenafmeting |
6000 × 2400 × 29 00 mm (L × W × H) |
| Links luchtinlaat bedieningsdoos |
4800 × 80 0 × 290 0 mm (L × W × H) |
|
Rechter uitlaatgas
filterdoos
|
4800 × 80 0 × 290 0 mm (L × W × H) |
| De kelder. |
50x50x2,0 vierkant buis drager frame, bedekt met patroon bord |
|
Directe voorzijde
voor achterdeuren
|
Doorgrootte: 2100 × 22 00mm (W × H), metalen buigdeur, 2 deurbladeren, vierkant gehard glasvenster, vulling: EPS. (De vulling kan worden aangepast aan de behoeften) |
| hoofdstructuur |
Containerhoekbevestigingen + 4 mm stalen plaat gebogen horizontale en longitudinale balken worden gelast en gevormd en het oppervlak wordt gespoten met buiten anti-roest verf |
|

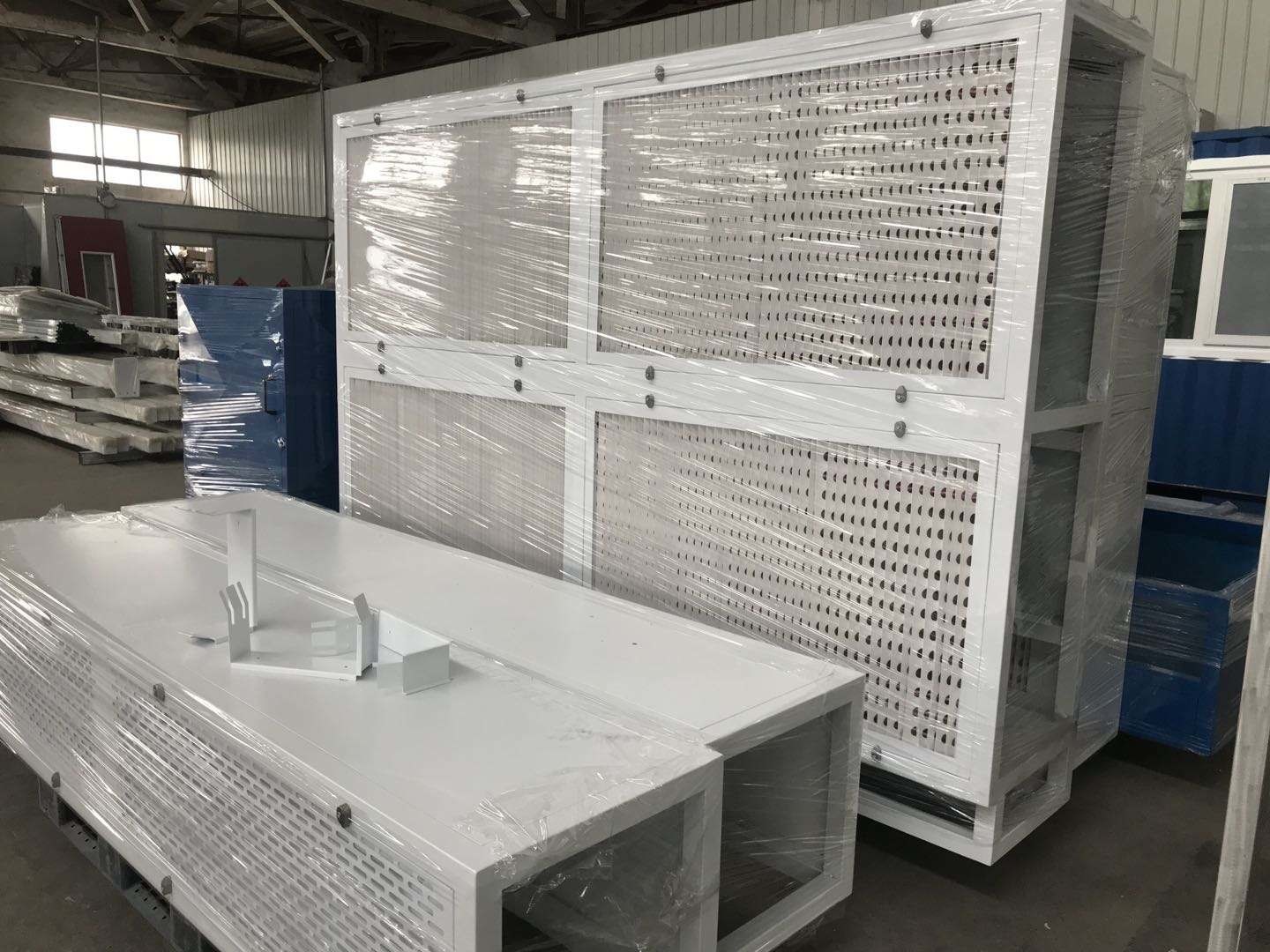

Luchtinlaat
structuur van de bedieningskist
|
50x50 vierkante buis gelast frame, 50 mm dikke EPS muur aan de buitenzijde, 500x1000 geharmerde glazen ramen op elk wandpaneel geïnstalleerd; rollen met remmen aan de onderzijde,kan vrij worden verplaatst en gemonteerd |

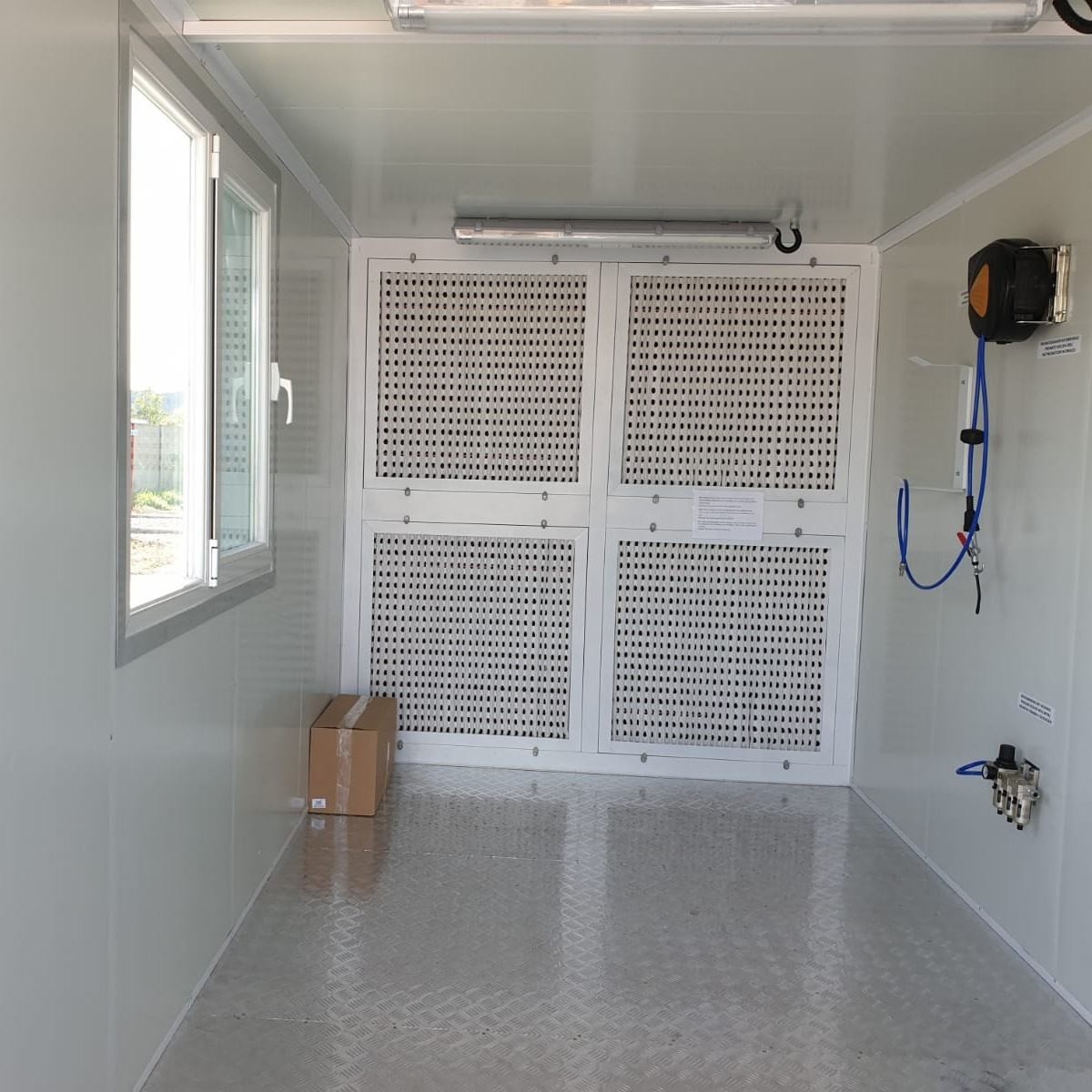

| Structuur van de uitlaatfilter |
50x50 vierkant buis gelast frame, 50mm dikke EPS muur geïnstalleerd aan de buitenkant, 1000mm hoog verf mist filterpapier en een laag van glasvezel katoen geïnstalleerd, die vrij kan worden verplaatst en geassembleerd |
| werkende deur |
2 sets, werkende deuren: 700 × 2000 mm (W × H), voorzien van drukslot, glazen observatievenster; aan de voor- en achterzijde van de linker luchtinlaat bedieningsdoos geplaatst |
| wandpaneel |
EPS-wandpaneel, effectieve breedte 1150 mm, totale dikte 50 mm, kleurstaalplaatdikte: 0,426 mm, wit, stalen randen aan beide zijden verzegeld; |
| dak |
EPS-wandpaneel, effectieve breedte 1150 mm, totale dikte 50 mm, kleurstaalplaat dikte: 0,426 mm, wit, stalen randen aan beide zijden verzegeld; (rotswol, PU optioneel) bovenste waterdichte behandeling; |
| verlichting |
Bovenverlichting: 8 groepen × 4 stuks = 32 stuks 18W-lampen
Verlichting ≥ 800Lux
|
|
Make-uplucht
Eenheid
|
2 uitlaatventilatoren, enkel motorvermogen: 0,55 kW; totale doorstroming: 20000m3 /h, windsnelheid zonder belasting: 0,25m/s; handmatige aanpassing van de luchttoevoer. |
|
Uitlaatlucht
Eenheid
|
1 ventilator met een enkele inlaat, één motor met een vermogen van 4 kW; totale doorstroming: 20000 m3/uur, windsnelheid zonder belasting: 0,25 m/s; uitlaat-handmatig instelbare demper. |
| Verwarmingssysteem |
Geen verwarmingssysteem |
| filtersysteem |
1. luchtvoorziening primair filter katoen: EN 779 niveau: G3
2 Filtratie van katoenen dekens die bestand zijn tegen verf van glasvezels: EN 779 Niveau: G3;
3Verfmistfilterpapier: EN 779 Niveau: G3;
|
|
Elektronisch
besturingssysteem
|
Sproeiverf, verlichtingsschakelaar, foutsignaal, temperatuurregelaar, voedingsschakelaar, noodstopschakelaar, timer, drukmeter, drukalarm |
|
Pipelinesysteem
|
De luchttoevoer en uitlaat zijn elk uitgerust met 3 delen van 7 00 x 7 00 x 1000 mm rechte luchtleidingen, 1 deel van 700 x 700 mm 90° elbow en 1 deel van 800 x 800 mm 45° elbow; |
| Totaal vermogen |
8 kW. |
