1. Systeemoverzicht

DeVolledig automatische vloeibare spuitverflijnis een efficiënte, intelligente coatingoplossing die is ontworpen voor het aanbrengen van vloeibare coatings (bijv. verf, lak, UV-coatings) op ondergronden zoals metaal, kunststof en hout.Deze geïntegreerde lijn combineert geautomatiseerd sproeien, transport-, droog- en kwaliteitscontrole-modules, die naadloze verbinding mogelijk maken met upstream/downstream-processen en geschikt zijn voor grootschalige continue productie.

2. Kerncomponenten

Module	Functionele beschrijving
Automatisch laadsysteem	Automatisch plaatsen en laden van werkstukken via robotarm of transportbanden, waardoor onregelmatige onderdelen flexibel kunnen worden vastgeklemd.
Voorbehandelingseenheid	Optioneel schoonmaken, ontvetten, fosfateren of plasmabehandelen om de schoonheid en hechting van het oppervlak te garanderen.
Liquid Spray Booth	Uitgerust met multi-assige robotarmen, hoge-precisie spray pistolen, en HVAC-systemen voor water-gebaseerde/oplosmiddel gebaseerde coatings.
Vervoerstelsel	Gebruikt snelheidsverstelbare ketens met variabele frequentie of rollenvoertuigen, compatibel met overhead/skidvoertuigen met verstelbare cyclustijden.
Hout- en droogoven	Integreert IR, warmluchtcirculatie of UV-harding voor snelle coatingharding en geoptimaliseerd energieverbruik.
Intelligent besturingssysteem	PLC + touchscreen HMI voor realtime monitoring van procesparameters (stroom, druk, temperatuur) met opslag/ophalen van recepten.
Systemen voor de behandeling van uitlaatgassen	Optioneel geactiveerde koolstofadsorptie, RTO-verbranding of watergordijnfiltratie om aan de VOC-emissienormen te voldoen.

3. Processtroom

Laden van het werkstuk → Voorbehandeling van het oppervlak → Automatisch sproeien → Afsnijden van het werkstuk → Hoeden en drogen → Koelen → Kwaliteitscontrole → Uitladen

4. Technische voordelen

Hoge nauwkeurigheid: Robotarmen met zes assen met een precisie van ±0,1 mm voor het herhalen van de positie van complexe oppervlaktes.
Energie-efficiëntie: Door middel van de circulatie van verf in een gesloten cirkel wordt het afval verminderd; het energieverbruik bij het drogen daalt met 30%.
Flexibiliteit: Ondersteunt enkel/meerdere kleuren schakelen, compatibel met kleine batch aanpassing en massa productie.
Naleving van milieuvoorschriften: VOC-emissies voldoen aan GB 16297-normen; geluid ≤75dB ((A).
Informatie: AI-visie detecteert laagdikte/defecten en past automatisch de sproeiparameters aan.

5Belangrijkste toepassingen

Vervaardiging van auto's: Automatisch sproeien van primer/topcoat voor carrosserieën.
Consumentenelektronica: UV-coatings voor telefoon-/computerbehuizingen; corrosiebestrijdende coatings voor metalen onderdelen.
Bouwmaterialen: bovenkleuren voor houten meubels; decoratieve coatings voor metalen deuren/vensters.
Industriële apparatuur: anticorrosieve coatings voor machines; sproeiing van de binnenwand van buizen.

6. Optioneel

Tweecomponent (2K) mengsysteem: Voor epoxy/polyurethaan snelhoudende coatings.
Verfvoorzieningskamer met klimaatcontrole: Zorgt voor stabiliteit voor hoogglanscoatings.

7. Technische parameters (voorbeeld)

Parameter	Specificatie
Afmetingen van het werkstuk	Lengte ≤ 5 m, breedte ≤ 2 m, hoogte ≤ 1,5 m
Efficiëntie van het sproeien	80-120 stuks/uur (afhankelijk van de complexiteit)
Soorten coating	Vloeibare/oplosmiddel-gebaseerde/UV-coatings
Filmpakket	± 5 μm
Stroomvoorziening	380V/50Hz, piekvermogen 150kW

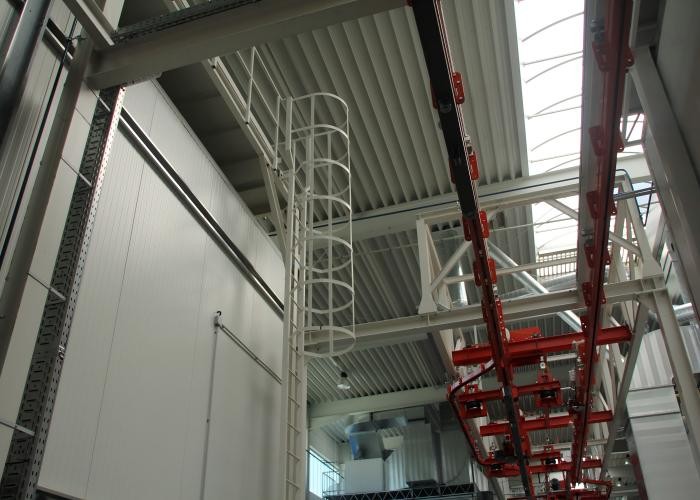

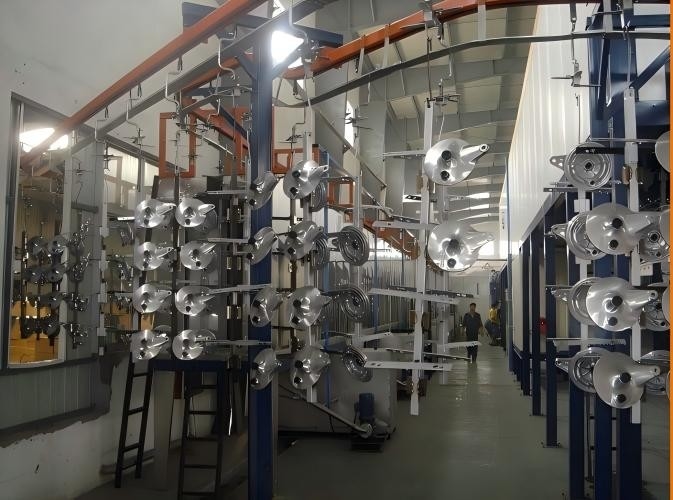

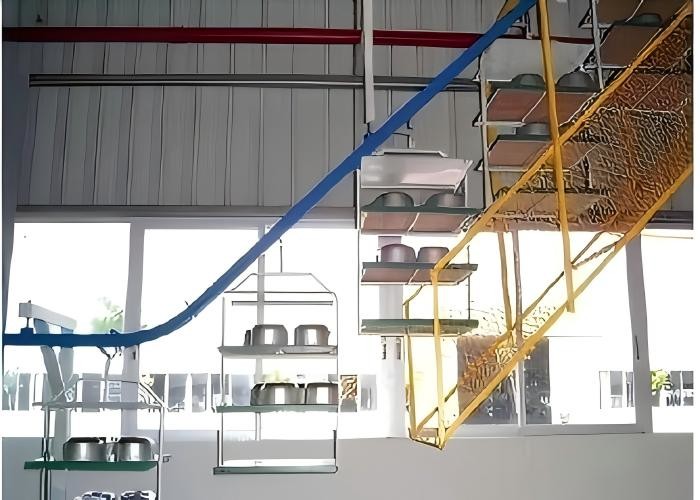

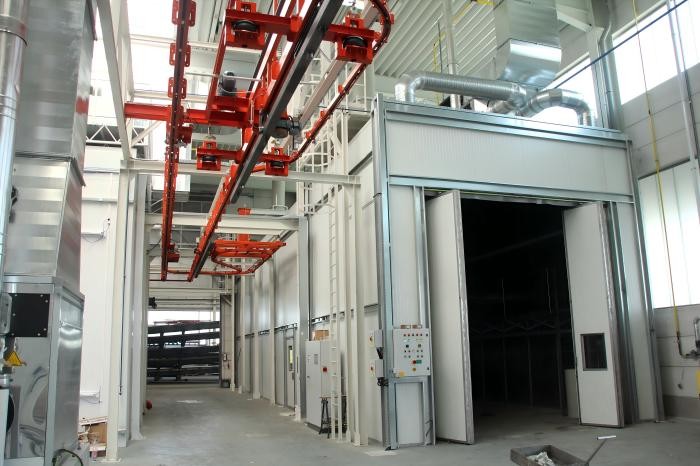

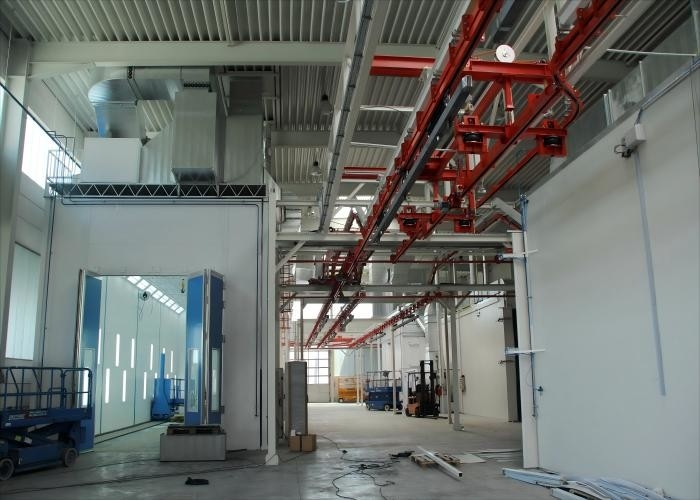

PLC Touchscreen Gestuurde Volautomatische Verf- en Coating Spuitlijn met Bovenloopbaan 0

label:

Plaats van herkomst:	China
Merknaam:	Coarrech
Certificering:	ISO9001、CE
Modelnummer:	CT8-100

Min. bestelaantal:	1pc
Prijs:	1000-100000 USD
Verpakking Details:	Met gewone film en karton
Levertijd:	30 dagen na deposito
Betalingscondities:	T/T
Levering vermogen:	10 stuks/maand

Transportsnelheid:	Verstelbaar	sollicitatie:	Metalen producten
After-sales service:	Onlineondersteuning/Installatie, inbedrijfstelling en opleiding ter plaatse	Coatingtype:	Poedercoating
Controlemethode:	LC + Touchscreen	materiaal:	Verschillende materialen zijn aanvaardbaar
Machinetype:	Spray-booth, transportbanden, kookoven	Type:	Automatische laklaag met spuit
Markeren:	Volautomatische Verfspuitlijn , PLC Verfspuitlijn , Bovenloopbaan Verfspuitlijn
