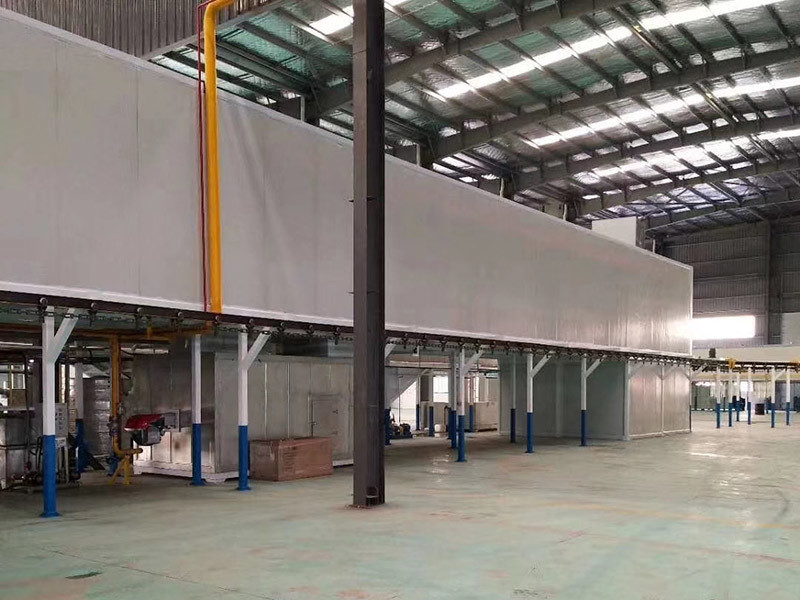

Hoogwaardige vloerrailcoatingslijn, veel gebruikt in diverse producten

Hoogwaardige vloerrail coatinglijn, veel gebruikt in diverse producten

Heavy-Duty Vloerrail Coatinglijn‌

‌Ontworpen voor precisie oppervlaktebehandeling van grootschalige industriële componenten

‌

‌Kern Systeem‌:

• ‌On-aangedreven Translatievoertuig‌: 8mm stalen I-balk chassis voor ‌zware belasting stabiliteit‌
• ‌Grondtransportketting‌: Mangaanstalen tractieketting met ‌PLC-gestuurde snelheidsaanpassing‌

‌Proces Excellentie‌:

1. ‌Schuren‌ → 2. ‌Reinigen‌ → 3. ‌Drogen‌ → 4. ‌Spuiten‌ → 5. ‌Bakken‌

• Modulaire ruimtes (polijsten/reinigen/spuiten/bakken) voor ‌aangepaste behandeling‌

‌Technische Voordelen‌:

• Cycloïde pinwheel reductiemotor voor ‌98% transmissie-efficiëntie‌
• Schroef-type spannen om ‌thermische uitzetting te compenseren‌
• 30kg/m licht rail track met ‌ingebedde stalen fundering‌

‌Toepassingen‌: Automotive frames, bouwmachines en andere ‌grootschalige metalen componenten‌ die duurzame coatings vereisen.

‌Opmerking‌: Bakparameters en kamer afmetingen configureerbaar per projectvereisten.

Gebruikt voor oppervlaktebehandeling van grote, zware werkstukken met lage productiviteitseisen;

Processtroom: stukken op-->schuren-->reinigen-->drogen-->spuiten-->bakverf-->stukken af;

De kamerstructuur omvat: polijstkamer, reinigingskamer, droogkamer, spuitkamer en bakoven

(aangepast aan het product);

Translatieauto: Het is gelast en gevormd door I-balk en kanaalstaal, en het oppervlak is geplaveid met 8 mm dikke stalen plaat;

Beschrijving van de grondtransportkettingapparatuur:

Het bestaat voornamelijk uit aandrijfapparaat, tractieketting, spaninrichting en transportbaan.

⑴Aandrijfapparaat

De kracht van het aandrijfapparaat wordt via de motor-reductiemotor en de transmissieketting naar de aandrijfas overgebracht.

Ten slotte drijft het aandrijftandwiel de transportketting aan, waardoor de transportketting langs de transportkettingbaan beweegt;

het gebruik van een cycloïde pinwheel reductiemotor kan de transmissie-efficiëntie aanzienlijk verbeteren. , en de beweging is betrouwbaar.

⑵ Tractieketting

De ketting bestaat uit penas, kettingplaat, duwkettingplaat en rollenbus. De duwafstand kan worden geassembleerd in

verschillende vormen, afhankelijk van de behoeften. gewoon om te voldoen aan de behoeften van het werkritme.

Deze serie transportkettingen gebruiken allemaal hoogwaardig mangaanstaal als kettingplaten en vereisen allemaal gespecificeerde trekproeven

voordat ze de fabriek verlaten.

⑶Spaninrichting

Dit apparaat zorgt ervoor dat de gehele transportketting tijdens bedrijf altijd een relatief stabiele spanning behoudt.

Tegelijkertijd kan het de installatiefout van de transportketting, de uitzetting en samentrekking veroorzaakt

door thermische uitzetting, samentrekking en krachtvervorming tijdens bedrijf absorberen of compenseren. Zorg ervoor dat de transportketting een initiële spanning heeft op het

afwikkelpunt van het aandrijfapparaat en elimineer apparaten die negatieve spanning genereren in de hele lijn. Deze serie spaninrichtingen gebruikt voornamelijk schroefstangen voor het spannen. De structuur is relatief eenvoudig en compact en de spankracht is relatief stabiel;

⑷Transportbaan

De trolleybaan neemt 30 kg/m licht rail (de fundering is vooraf ingebed in de constructie), de loopwielen gebruiken licht rail stalen wielen,

en de trolleybeugels zijn allemaal gelast van sectiestaal, met een solide structuur; De hele lijn maakt gebruik van PLC-besturing, traploze snelheidsaanpassing en is uitgerust met meerdere inductie sondes en bedieningsknoppen.

Peace Environmental Protection houdt zich altijd aan het kernprincipe van "kwaliteit eerst, eerlijke service" en biedt
uitstekende oplossingen voor klanten op het gebied van milieubeschermingsapparatuur. De fabriek is gevestigd in
Guangzhou City, Guangdong Province.
De belangrijkste producten van het bedrijf omvatten milieubeschermingsapparatuur zoals spuitcabine, coatinglijn, schilderlijn
en afvalgas- en afvalwaterzuivering, als u een aanvraag heeft, laat dan de aanvraag hier direct achter, er wordt binnen 12 uur op gereageerd
We zullen de exacte ontwerptekening, het ontwerpgeval in woorden en de offerte in detail maken, alleen wachten tot u hier het bericht achterlaat.
