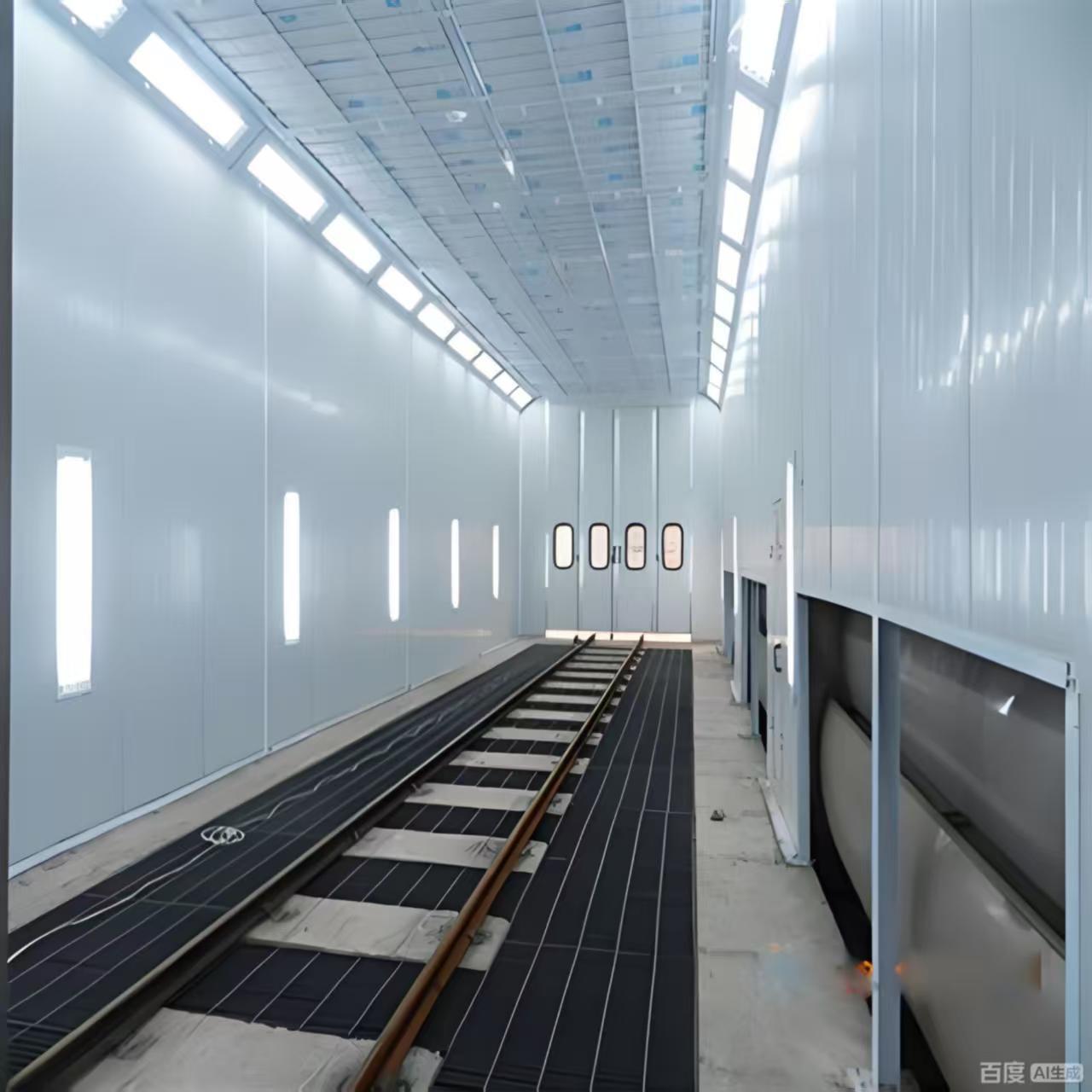

Elektrische Rolstijl Grote Maat Spuitcabine Aanpasbare Auto Spuitcabine
Voordelen:
Hoge Prestaties: Ontworpen voor snelle, uniforme verwarming en krachtige, evenwichtige luchtstroom.
Superieure Afwerkingskwaliteit: Uitstekende verlichting en ultra-schone, gefilterde lucht zorgen voor topkwaliteit afwerkingsresultaten.
Operationele Veiligheid: Gebouwd met explosieveilige verlichting, een uitgebreid filtratiesysteem en volledige elektronische bewaking.
Duurzaamheid & Flexibiliteit: Gemaakt van robuuste materialen en biedt aanpassingsmogelijkheden in verwarmingstype, isolatie en uitlaatconfiguratie.
Efficiëntie: Geautomatiseerde bediening en systemen met hoge capaciteit minimaliseren de procestijd en energieverspilling.
Het luchttoevoer- en afzuigsysteem van de spuitcabine omvat vier secties van 1000 x 1000 x 1000 mm
rechte luchtkanalen, één sectie van 1000 x 1000 mm 90° elleboog en één sectie van 1000 x 1000 mm 45° elleboog.
Dit veelzijdige pijpleidingsysteem zorgt voor efficiënt en flexibel luchtstroombeheer, aangepast aan verschillende operationele behoeften.
Het robuuste ontwerp ondersteunt effectieve ventilatie en afzuiging, waardoor een schone en gecontroleerde omgeving in de spuitcabine behouden blijft.
|
Binnen
afmeting
|
15000 × 5000 × 5000 mm (L × B × H) |
|
buiten
afmeting
|
15130 × 6890 × 5600 mm (L×B×H) |
| Kelder |
Er zijn 2 rijen van 30x4 plat ijzer + ⌀8 verdraaide stalen vloerroosters (24 stuks) aan beide zijden van de grond (optionele zijwandafzuiging) |
| voordeur |
Deurafmeting: 4000 × 4600 mm (B×H), plaatmetalen buigdeur, 4 deurbladen, vierkant gehard glazen raam, vulling: EPS. (De vulling kan worden aangepast en de poort kan worden uitgerust met een elektrische roldeur) |
| werkdeur |
2 sets, werkdeurafmeting: 800×2000 mm (B×H), uitgerust met
drukslot en glazen kijkvenster
|
| wandpaneel |
EPS wandpaneel, effectieve breedte 1150 mm, totale dikte 70 mm,
kleur stalen plaatdikte: 0,426 mm, wit, stalen randen aan beide zijden afgedicht; (Rotswol, PU optioneel)
|
| dak |
EPS wandpaneel, effectieve breedte 1150 mm, totale dikte 50 mm,
kleur stalen plaatdikte: 0,426 mm, wit, stalen randen aan beide zijden afgedicht; (Rotswol, PU optioneel)
|
| verlichting |
Topverlichting: 20 groepen × 4 stuks = 80 stuks 18W lampen
Tailleverlichting: 22 groepen × 4 stuks = 88 stuks 18W lampbuizen, LED
lampbuizen, explosieveilige lichtbak
Verlichting ≥1000Lux
|
|
Luchtunit
installatie
|
Luchtinlaat vanaf de zijkant, afzuiging vanaf de achterkant, vierkante buis
lassen + aluminium T-frame, witte verf, hoogwaardige machinaal vervaardigde 20 mm dikke rotswolplaatmasker
|
|
Make-Up
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 2 externe rotor dubbel-inlaat centrifugaalventilatoren, enkelvoudige motorvermogen: 7,5KW; totale flow: 40000m3 /h, onbelaste windsnelheid: 0,25m/s; luchttoevoer pneumatische afsteldemper, cyclusstart pneumatische demper. |
|
Afgevoerd
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 1 dubbel-inlaat centrifugaalventilator, poelieaandrijving, enkelvoudige motorvermogen: 11KW; totale flow: 4000m3 /h, onbelaste windsnelheid: 0,25m/s; afzuiging handmatige afsteldemper. |
|
Verwarming
Systeem
(2 sets)
|
Elke groep is uitgerust met een Riello RG5S Dieselbrander met een
maximaal warmtevermogen van 26.000KW; uitgerust met een 304 roestvrijstalen warmtewisselaar; temperatuurstijging schilderen: 20°C (van 0°C tot 20°C in de spuittoestand); bakverf: 10-15 minuten (van 20° tot 60ºС) verftoestand. (Verwarming op aardgas, elektrische verwarming
buisverwarming en infrarood baklampverwarming kunnen worden geselecteerd)
|
|
filtratie
systeem
|
1 Luchttoevoer primaire filterwatten: EN 779 niveau: G3
2 sub-hoog rendement filtratie: volledige diepte driedimensionale viscose; EN799 niveau: F5,
3 Glasvezel verfbestendige wattenfilter: EN 779 Niveau: G3;
4. Actieve koolstofdeeltjesfiltratie: absorbeert benzeen en xyleen in uitlaatgas
|
| Elektronisch besturingssysteem |
Spuiten, verwarmen spuiten, bakverf, droogtijdinstelling, lichtschakelaar, storingsindicatorlamp, temperatuurregelaar, aan/uit-schakelaar, noodstopschakelaar, timer, temperatuurbegrenzer, ampèremeter, voltmeter, manometer, drukalarm |
|
Pijpleiding
systeem
|
Elke groep luchttoevoer en afzuiging is uitgerust met 4 secties van 10 00 x 10 00 x 1000 mm rechte luchtkanalen, 1 sectie van 10 00 x 10 00 mm 90° elleboog en 1 sectie van 10 00 x 10 00 mm 45° elleboog; |
| totaal vermogen |
56KW |
De grote auto-spuitcabine is ontworpen om aan diverse behoeften te voldoen met top-notch technische specificaties
en aanpasbare functies. De binnenafmetingen zijn 6900 × 3900 × 2650 mm (L × B × H), (KAN WORDEN AANGEPAST)
terwijl de buitenafmetingen 7000 × 5350 × 3400 mm (L × B × H) zijn. (KAN WORDEN AANGEPAST) De stevige kelder
beschikt over gegalvaniseerde plaat buigende hoarding, ondersteund door vierkante buizen en een vloerrooster, wat zorgt voor een totale draagkracht
capaciteit van 2,4T, naar behoefte aanpasbaar.
De hoofdingangsdeur, 3000 × 2600 mm (B×H), heeft drie bladen met vierkante gehard glazen ramen en EPS-vulling.
Een extra werkdeur, met afmetingen van 800×2000 mm (B×H), bevat een drukslot en een kijkvenster.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de cabine zorgen voor een robuuste isolatie, met optionele materialen beschikbaar.
Het verlichtingssysteem levert meer dan 1000Lux met 32 bovenste en 16 taille LED-lampen. De luchtunit beheert efficiënt
inlaat en uitlaat, geholpen door een Riello RG5S-brander voor optimale verwarming. Het uitgebreide filtratiesysteem zorgt voor
een schone werkomgeving, terwijl het elektronische besturingssysteem precieze operationele controle biedt. Het totale vermogen
vereiste bedraagt 17kW. (KAN WORDEN AANGEPAST)
