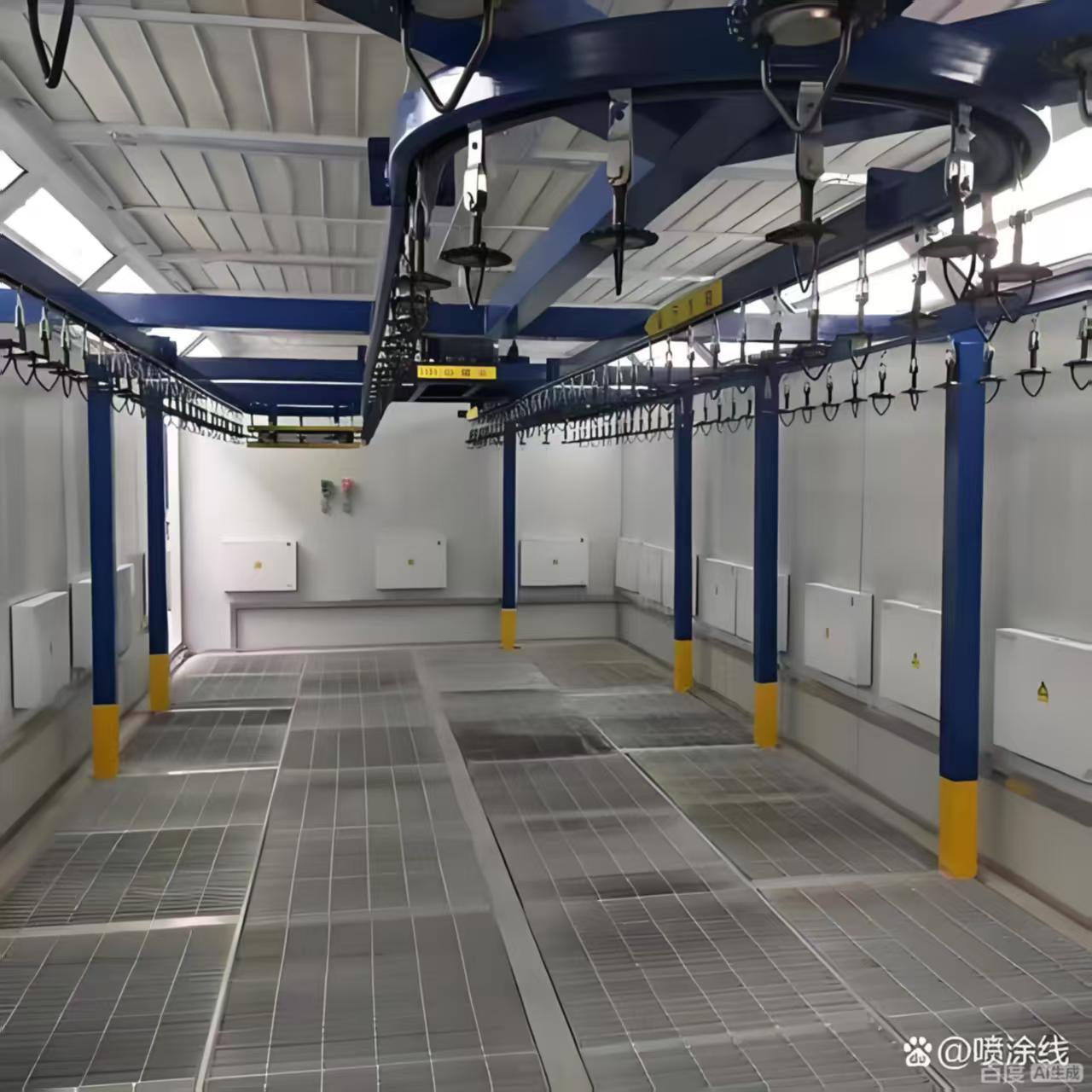

Hoogtemperatuur aardgasverwarmingsverf droogoven spuitcabine voor autoreparatie en -afwerking
Voordelen:
Precisie luchtstroombeheer en ventilatie
Gebalanceerd luchtuitwisselingssysteem: De cabine bevat twee onafhankelijke luchttoevoereenheden (totaal 40.000 m³/h) en twee afzuigunits (totaal 4.000 m³/h), waardoor een gecontroleerde, licht positieve druk omgeving wordt bereikt, ideaal voor het aanbrengen van verf en het afzuigen van overspray.
Veelzijdige kanaalconfiguratie: Elke luchtbehandelingseenheid wordt ondersteund door een speciaal pijpleidingsysteem bestaande uit rechte kanalen (1000×1000×1000mm), 90° en 45° bochten, waardoor flexibele routing mogelijk is om verschillende facilitaire lay-outs en luchtstroomvereisten te accommoderen.
Intelligente luchtstroomregeling: Zowel de toevoer- als de afzuigsystemen zijn uitgerust met pneumatische of handmatige kleppen, waardoor de luchtsnelheid en het volume in realtime kunnen worden aangepast aan verschillende spuit-, bak- of droogmodi.
Technische specificaties
Deze grootschalige, volledig uitgeruste spuitcabine is ontworpen voor grootschalige, professionele industriële spuit-, bak- en afwerkingstoepassingen. De robuuste constructie en geavanceerde systemen zorgen voor een gecontroleerde, veilige en efficiënte omgeving.
1. Constructieontwerp & Afmetingen
Ruime werkruimte: Biedt een aanzienlijke interne werkruimte van 15.000 mm (L) × 5.000 mm (B) × 5.000 mm (H).
Stevige constructie: Gebouwd met een 70 mm dik EPS sandwichpaneelwand en een 50 mm dik EPS dakpaneel (met opties voor steenwol of PU), afgewerkt met 0,426 mm wit gekleurd staal en afgedichte stalen randen.
Toegankelijkheid: Voorzien van een grote 4-blads hoofdtoegangsdeur (4.000 x 4.600 mm) en twee standaard werkdeuren (800 x 2.000 mm) met kijkvensters en druksloten.
2. Geavanceerd luchtstroom- en ventilatiesysteem
Luchtbehandeling met hoge capaciteit: Uitgerust met twee onafhankelijke Make-Up Air Units en twee Exhaust Air Units voor precieze omgevingscontrole.
Luchttoevoer: Totale flow van 40.000 m³/h via externe rotor centrifugaalventilatoren (2x 7,5KW motoren per unit).
Luchtafvoer: Totale flow van 4.000 m³/h via riem-aangedreven centrifugaalventilatoren (2x 11KW motoren).
Veelzijdige kanalen: Het systeem omvat meerdere 1000x1000mm rechte kanalen, 90° en 45° bochten, waardoor een flexibele en efficiënte pijpleidinglay-out mogelijk is voor optimaal luchtstroombeheer.
3. Uitgebreide filtratie & Omgevingscontrole
Meerfasenfiltratie: Een vierfasenfiltratiesysteem zorgt voor schone inlaatlucht en veilige uitlaat:
Primaire filter (G3)
Sub-hoogrendementsfilter (F5)
Verfopvangfilter (G3)
Actieve koolfilter voor het absorberen van VOS (benzeen, xyleen).
Krachtig verwarmingssysteem: Twee onafhankelijke systemen, elk met een Riello RG5S dieselbrander (260.000 KW max. output) en een roestvrijstalen warmtewisselaar. In staat om de cabinetemperatuur van 0°C tot 20°C te verhogen voor het spuiten en tot 60°C voor het bakken binnen 10-15 minuten. (Opties voor aardgas/elektrisch/IR beschikbaar).
Optimale werkomgeving & Veiligheid
Uitstekende verlichting: Biedt verlichting ≥1000 Lux via een combinatie van 80 boven gemonteerde en 88 taille-niveau 18W explosieveilige LED-lampen.
Geïntegreerd besturingssysteem: Een gecentraliseerd elektronisch bedieningspaneel beheert alle functies: spuiten, verwarmen, bakken, droogtijdtimers, verlichting en noodstop. Het bevat temperatuurregelaars, meters (ampèremeter, voltmeter, druk) en alarmsystemen voor volledig operationeel toezicht.
Vloer- & ventilatieopties: Voorzien van een rooster met platte ijzeren en gedraaide stalen roosters (24 stuks) en biedt optionele zijwandafzuigconfiguratie.
|
Binnen
afmeting
|
15000 × 5000 × 5000 mm (L × B × H) |
|
buiten
afmeting
|
15130 × 6890 × 5600 mm (L×B×H) |
| Kelder |
Er zijn 2 rijen van 30x4 plat ijzer + ⌀8 gedraaide stalen vloerroosters (24 stuks) aan beide zijden van de grond (optionele zijwandafzuiging) |
| voordeur |
Deurmaat: 4000 × 4600mm (B×H), plaatwerk buigdeur, 4 deurbladen, vierkant gehard glazen raam, vulling: EPS. (De vulling kan worden aangepast en de poort kan worden uitgerust met een elektrische roldeur) |
| werkdeur |
2 sets, werkdeurmaat: 800×2000mm (B×H), uitgerust met
drukslot en glazen kijkvenster
|
| wandpaneel |
EPS wandpaneel, effectieve breedte 1150mm, totale dikte 70mm,
kleur stalen plaatdikte: 0,426mm, wit, stalen randen aan beide zijden afgedicht; ( Steenwol, PU optioneel )
|
| dak |
EPS wandpaneel, effectieve breedte 1150mm, totale dikte 50mm,
kleur stalen plaatdikte: 0,426mm, wit, stalen randen aan beide zijden afgedicht; ( Steenwol, PU optioneel )
|
| verlichting |
Bovenverlichting: 20 groepen × 4 stuks = 80 stuks 18W lampen
Tailleverlichting: 22 groepen × 4 stuks = 88 stuks 18W lampbuizen, LED
lampbuizen, explosieveilige lichtbak
Verlichting ≥1000Lux
|
|
Luchtunit
installatie
|
Luchtinlaat vanaf de zijkant, afvoer vanaf de achterkant, vierkante buis
lassen + aluminium T-frame, witte verf, hoogwaardige machinaal vervaardigde 20 mm dikke steenwolplaatmasker
|
|
Make-Up
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 2 externe rotor dubbel-inlaat centrifugaalventilatoren, enkele motorvermogen: 7,5KW; totale flow: 40000m3 /h, onbelaste windsnelheid: 0,25m/s; luchttoevoer pneumatische afstelschuif, cyclus start pneumatische schuif. |
|
Afgevoerd
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 1 dubbel-inlaat centrifugaalventilator, poelie-aandrijving, enkele motorvermogen: 11KW; totale flow: 4000m3 /h, onbelaste windsnelheid: 0,25m/s; afvoer handmatige afstelschuif. |
|
Verwarming
Systeem
(2 sets)
|
Elke groep is uitgerust met een Riello RG5S dieselbrander met een
maximaal warmtevermogen van 26.000KW; uitgerust met een 304 roestvrijstalen warmtewisselaar; temperatuurstijging spuiten: 20°C (van 0°C tot 20°C in de spuittoestand); bakverf: 10-15 minuten (van 20° tot 60ºС) verftoestand. (Aardgasverwarming, elektrische verwarming
buisverwarming en infrarood baklampverwarming kunnen worden geselecteerd)
|
|
filtratie
systeem
|
1Luchttoevoer primair filterkatoen: EN 779 niveau: G3
2 sub-hoogrendementsfiltratie: volledige diepte driedimensionale viscose; EN799 niveau: F5,
3 Glasvezel verfbestendig katoenen dekenfiltratie: EN 779 Niveau: G3;
4. Actieve kooldeeltjesfiltratie: absorbeert benzeen en xyleen in uitlaatgas
|
| Elektronisch besturingssysteem |
Spuiten, verwarmen spuiten, bakverf, droogtijdinstelling, lichtschakelaar, storingsindicatorlamp, temperatuurregelaar, aan/uit-schakelaar, noodstopschakelaar, timer, temperatuurbegrenzer, ampèremeter, voltmeter, manometer, drukalarm |
|
Pijpleiding
systeem
|
Elke groep luchttoevoer en -afvoer is uitgerust met 4 secties van 10 00 x 10 00 x 1000mm rechte luchtkanalen, 1 sectie van 10 00 x 10 00mm 90° elleboog en 1 sectie van 10 00 x 10 00mm 45° elleboog; |
| totaal vermogen |
56KW |
De grote autospuitcabine is ontworpen om aan diverse behoeften te voldoen met toptechnische specificaties
en aanpasbare functies. De binnenafmetingen zijn 6900 × 3900 × 2650 mm (L × B × H), (KAN WORDEN AANGEPAST)
terwijl de buitenafmetingen 7000 × 5350 × 3400 mm (L × B × H) zijn. (KAN WORDEN AANGEPAST) De stevige kelder
beschikt over gegalvaniseerde plaat buigende hoarding, ondersteund door vierkante buizen en een vloerrooster, wat zorgt voor een totale draagkracht
capaciteit van 2,4T, naar behoefte aanpasbaar.
De hoofdingangsdeur, 3000 × 2600 mm (B×H), heeft drie bladen met vierkante ramen van gehard glas en EPS-vulling.
Een extra werkdeur, met een afmeting van 800×2000 mm (B×H), bevat een drukslot en een kijkvenster.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de cabine zorgen voor een robuuste isolatie, met optionele materialen beschikbaar.
Het verlichtingssysteem levert meer dan 1000Lux met 32 boven- en 16 taille-LED-lampen. De luchtunit beheert efficiënt
inlaat en afvoer, geholpen door een Riello RG5S-brander voor optimale verwarming. Het uitgebreide filtratiesysteem zorgt voor
een schone werkomgeving, terwijl het elektronische besturingssysteem precieze operationele controle biedt. Het totale vermogen
vereiste bedraagt 17kW. (KAN WORDEN AANGEPAST)
