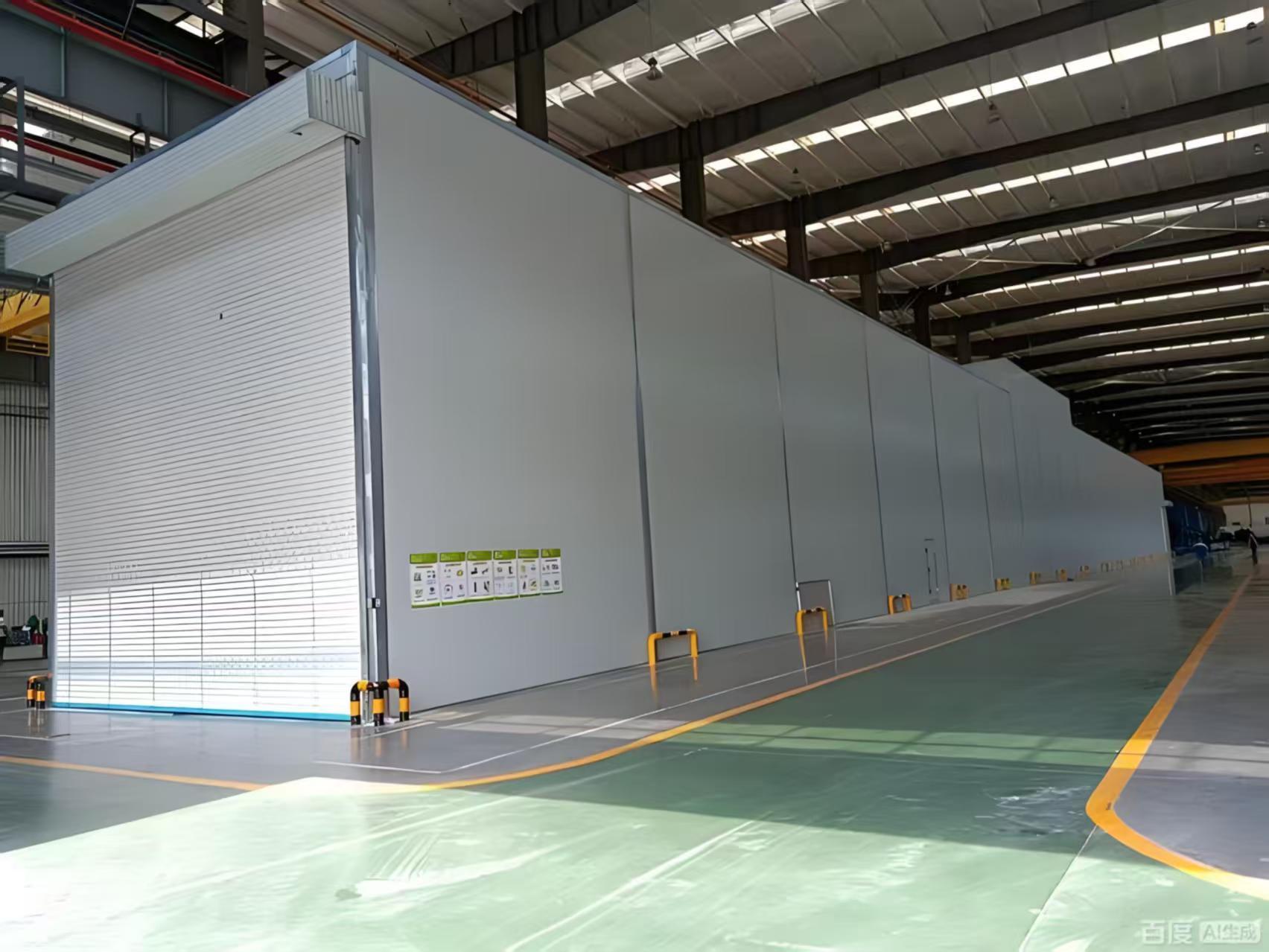

Standaard Diesel Auto Verwarmingssysteem Spuitcabine voor Autospuiten
Voordelen:
Zeer Efficiënte Filtratie en Milieubescherming
Meerfasige Filtratieproces:
Primaire filtratie (G3) vangt grotere deeltjes uit de lucht op.
Secundaire filtratie (F5) zorgt voor schone inlaatlucht.
Verfopvangfilters (G3) vangen overspray deeltjes op.
Actieve koolstoffiltratie absorbeert gevaarlijke VOS'en, waaronder benzeen en xyleen, wat zorgt voor een conforme en milieuvriendelijke uitlaat.
Effectieve Verontreinigingscontrole: De combinatie van een rooster vloer (24 stalen roostersecties) en optionele zijwand afzuigconfiguraties voorkomt ophoping van dampen en deeltjes, waardoor de luchtkwaliteit en de veiligheid van de operator worden gehandhaafd.
Technische Specificaties
Deze grootschalige, volledig uitgeruste spuitcabine is ontworpen voor grootschalige, professionele industriële spuit-, bak- en afwerktoepassingen. De robuuste constructie en geavanceerde systemen zorgen voor een gecontroleerde, veilige en efficiënte omgeving.
1. Constructie & Afmetingen
Ruime Werkruimte: Biedt een aanzienlijke interne werkruimte van 15.000 mm (L) × 5.000 mm (B) × 5.000 mm (H).
Stevige Constructie: Gebouwd met een 70 mm dik EPS sandwichpaneel wand en een 50 mm dik EPS dakpaneel (met opties voor steenwol of PU), afgewerkt met 0,426 mm wit gekleurd staal en afgedichte stalen randen.
Toegankelijkheid: Voorzien van een grote 4-blads hoofdtoegangsdeur (4.000 x 4.600 mm) en twee standaard werkdeuren (800 x 2.000 mm) met kijkvensters en druksloten.
2. Geavanceerd Luchtstroom & Ventilatiesysteem
Hoge Capaciteit Luchtbehandeling: Uitgerust met twee onafhankelijke Make-Up Air Units en twee Exhaust Air Units voor precieze omgevingscontrole.
Luchttoevoer: Totale flow van 40.000 m³/h via externe rotor centrifugaalventilatoren (2x 7,5KW motoren per unit).
Luchtafvoer: Totale flow van 4.000 m³/h via riemaangedreven centrifugaalventilatoren (2x 11KW motoren).
Veelzijdige Kanalen: Het systeem omvat meerdere 1000x1000mm rechte kanalen, 90° en 45° bochten, waardoor een flexibele en efficiënte pijpleidingindeling mogelijk is voor optimaal luchtstroombeheer.
3. Uitgebreide Filtratie & Milieubescherming
Meerfasige Filtratie: Een vierfasig filtratiesysteem zorgt voor schone inlaatlucht en veilige uitlaat:
Primaire Filter (G3)
Sub-High-Efficiency Filter (F5)
Verfopvangfilter (G3)
Actieve Koolstoffilter voor het absorberen van VOS'en (benzeen, xyleen).
Krachtig Verwarmingssysteem: Twee onafhankelijke systemen, elk met een Riello RG5S dieselbrander (260.000 KW max. output) en een roestvrijstalen warmtewisselaar. In staat om de cabinetemperatuur van 0°C naar 20°C te verhogen voor spuiten en naar 60°C voor bakken binnen 10-15 minuten. (Opties voor aardgas/elektrisch/IR beschikbaar).
Optimale Werkomgeving & Veiligheid
Uitstekende Verlichting: Biedt verlichting ≥1000 Lux via een combinatie van 80 boven gemonteerde en 88 taille-niveau 18W explosieveilige LED-lampen.
Geïntegreerd Besturingssysteem: Een gecentraliseerd elektronisch bedieningspaneel beheert alle functies: spuiten, verwarmen, bakken, droogtijdtimers, verlichting en noodstop. Het omvat temperatuurregelaars, meters (ampèremeter, voltmeter, druk) en alarmsystemen voor volledig operationeel toezicht.
Vloer & Ventilatie Opties: Voorzien van een rooster vloer met platte ijzeren en gedraaide stalen roosters (24 stuks) en biedt optionele zijwand afzuigconfiguratie.
|
Binnen
afmeting
|
15000 × 5000 × 5000 mm (L × B × H) |
|
buiten
afmeting
|
15130 × 6890 × 5600 mm (L×B×H) |
| Kelder |
Er zijn 2 rijen van 30x4 plat ijzer + ⌀8 gedraaide stalen vloerroosters (24 stuks) aan beide zijden van de grond (optionele zijwand afzuiging) |
| voordeur |
Deurafmeting: 4000 × 4600mm (B×H), plaatwerk buigdeur, 4 deurbladen, vierkant gehard glazen raam, vulling: EPS. (De vulling kan worden aangepast en de poort kan worden uitgerust met een elektrische rolluik) |
| werkdeur |
2 sets, werkdeur afmeting: 800×2000mm (B×H), uitgerust met
drukslot en glazen kijkvenster
|
| wandpaneel |
EPS wandpaneel, effectieve breedte 1150mm, totale dikte 70mm,
kleur stalen plaat dikte: 0,426mm, wit, stalen randen aan beide zijden afgedicht; ( Steenwol, PU optioneel )
|
| dak |
EPS wandpaneel, effectieve breedte 1150mm, totale dikte 50mm ,
kleur stalen plaat dikte: 0,426mm, wit, stalen randen aan beide zijden afgedicht; ( Steenwol, PU optioneel )
|
| verlichting |
Topverlichting: 20 groepen × 4 stuks = 80 stuks 18W lampen
Tailleverlichting: 22 groepen × 4 stuks = 88 stuks 18W lampbuizen, LED
lampbuizen, explosieveilige lichtbak
Verlichting ≥1000Lux
|
|
Luchtunit
installatie
|
Luchtinlaat vanaf de zijkant, uitlaat vanaf de achterkant, vierkante buis
lassen + aluminium T-frame, witte verf, zeer sterke machinaal vervaardigde 20mm dikke steenwolplaatmasker
|
|
Make-Up
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 2 externe rotor dubbele inlaat centrifugaalventilatoren, enkele motorvermogen: 7,5KW; totale flow: 40000m3 /h, onbelaste windsnelheid: 0,25m/s; luchttoevoer pneumatische afsteldemper, cyclus start pneumatische demper. |
|
Uitgeput
Luchtunit
(2 groepen)
|
Elke groep is uitgerust met 1 dubbele inlaat centrifugaalventilator, poelieaandrijving, enkele motorvermogen: 11KW; totale flow: 4000m3 /h, onbelaste windsnelheid: 0,25m/s; uitlaat handmatige afsteldemper. |
|
Verwarming
Systeem
(2 sets)
|
Elke groep is uitgerust met een Riello RG5S Dieselbrander met een
maximaal warmtevermogen van 26.000KW; uitgerust met een 304 roestvrijstalen warmtewisselaar; temperatuurstijging spuiten: 20°C (van 0°C naar 20°C in de spuittoestand); bakverf: 10-15 minuten (van 20° naar 60°C) verftoestand. (Verwarming op aardgas, elektrische verwarming
buisverwarming en infrarood baklampverwarming kunnen worden geselecteerd)
|
|
filtratie
systeem
|
1Luchttoevoer primaire filterkatoen: EN 779 niveau: G3
2 sub-hoog rendement filtratie: volledige diepte driedimensionale viscose; EN799 niveau: F5,
3 Glasvezel verfbestendig katoenen deken filtratie: EN 779 Niveau: G3;
4. Actieve koolstofdeeltjesfiltratie: absorbeert benzeen en xyleen in uitlaatgas
|
| Elektronisch besturingssysteem |
Spuiten, verwarmen spuiten, bakverf, droogtijdinstelling, lichtschakelaar, storingsindicatorlampje, temperatuurregelaar, aan/uit-schakelaar, noodstopschakelaar, timer, temperatuurbegrenzer, ampèremeter, voltmeter, manometer, drukalarm |
|
Pijpleiding
systeem
|
Elke groep luchttoevoer en -afvoer is uitgerust met 4 secties van 10 00 x 10 00 x 1000mm rechte luchtkanalen, 1 sectie van 10 00 x 10 00mm 90° elleboog en 1 sectie van 10 00 x 10 00mm 45° elleboog; |
| totaal vermogen |
56KW |
De grote autospuitcabine is ontworpen om aan diverse behoeften te voldoen met eersteklas technische specificaties
en aanpasbare functies. De binnenafmetingen zijn 6900 × 3900 × 2650 mm (L × B × H), (KAN WORDEN AANGEPAST)
terwijl de buitenafmetingen 7000 × 5350 × 3400 mm (L × B × H) zijn. (KAN WORDEN AANGEPAST) De stevige kelder
beschikt over gegalvaniseerde plaat buigende afscherming, ondersteund door vierkante buizen en een vloerrooster, wat zorgt voor een totale draagkracht
van 2,4T, naar behoefte aanpasbaar.
De belangrijkste voordeur, 3000 × 2600mm (B×H), heeft drie bladen met vierkante ramen van gehard glas en EPS-vulling.
Een extra werkdeur, met afmetingen van 800×2000mm (B×H), bevat een drukslot en een kijkvenster.
De EPS-wandpanelen en het gegalvaniseerde plaatdak van de cabine zorgen voor een robuuste isolatie, met optionele materialen beschikbaar.
Het verlichtingssysteem levert meer dan 1000Lux met 32 bovenste en 16 taille LED-lampen. De luchtunit beheert efficiënt
inlaat en uitlaat, geholpen door een Riello RG5S brander voor optimale verwarming. Het uitgebreide filtratiesysteem zorgt voor
een schone werkomgeving, terwijl het elektronische besturingssysteem precieze operationele controle biedt. Het totale vermogen
vereiste bedraagt 17kW. (KAN WORDEN AANGEPAST)
