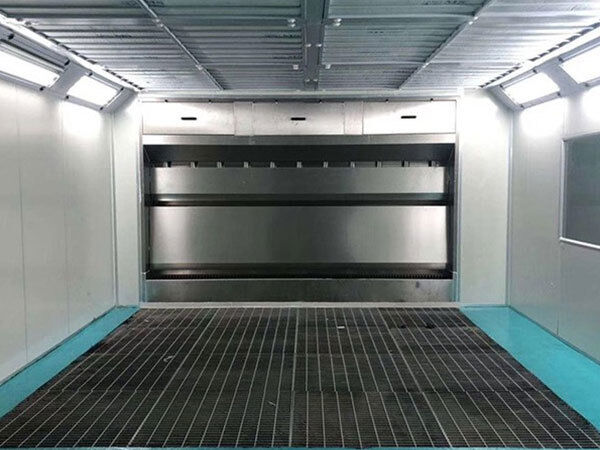

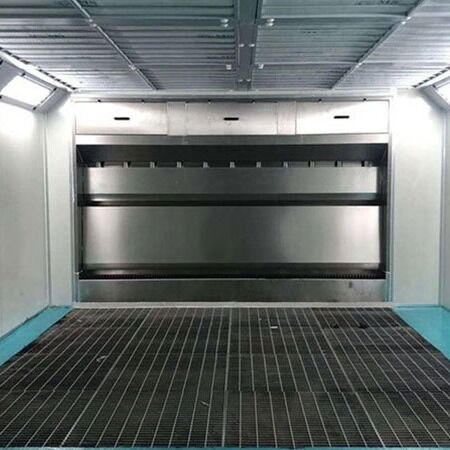

Serie CT-D Industriële Open-Face Droge Filter Spuitcabine

Series CT-D Industrial Open-Face Dry Filter Spray Booth

Modulaire droogfilterkas voor hout, metaal en composiet afwerking

Technisch overzicht:De CT-D-serie is een modulair, open voorkant bespuitkas ontworpen voor industriële toepassingen waar waterfiltratie onpraktisch is.Tweefasige matrix voor droogfiltrerenom grote hoeveelheden verf te vangen terwijl de luchtstroom constant blijft.Het systeem is ontworpen om de ademhalingszone van de bediener te beschermen en ervoor te zorgen dat de uitlaatlucht voldoet aan de normen voor deeltjes in het milieu.

Belangrijkste technische kenmerken:

1. Mechanische tweefasenfiltratie:

   • Fase 1 (separatie van de traagheid):De primaire filterbank maakt gebruik van V-vormige gevouwen kartonnen filters (vaak "Andreae-stijl" genoemd).zware verfdeeltjes kunnen de bocht niet maken en worden gevangen in de diepe zakkenDeze fase verwerkt het grootste deel van de lading (tot 15 kg capaciteit per m2).

   • Fase 2 (vangst):Een secundaire laag van hoge dichtheid glasvezel "verfstop" media zorgt voor het vangen van fijnere mist die de eerste fase passeren, het beschermen van de uitlaat ventilatorbladen van opbouw.

2. Explosiebestendige luchtbehandeling:

   • Om ontsteking van ontvlambare oplosmiddeldampen te voorkomen, gebruikt het systeemGordeldreven asventilatorenwaar de elektromotor is gemonteerdbuitende luchtstroom.Ex-proof rated motors (zone 1/2)worden gebruikt.

3. Modulaire structuurontwerp:

   • Gebouwd van 1,2 mm gegalvaniseerd staal met een poederlaag.Het modulaire ontwerp van het paneel maakt het mogelijk om maatwerkwijdtes te maken van 2 meter tot 6+ meter om verschillende werkstukgroottes te verwerken.

4. Geïntegreerde verlichting:

   • Explosiebestendige LED-verlichtingsinstallaties zijn geïntegreerd in het bovenste dakdak van de baldachin en leveren ≥ 800 Lux rechtstreeks op het werkgebied zonder schaduw te veroorzaken.

De technische specificaties van het voertuig (model CT-D3000 - 3 meter breed):
