Automatische Poedercoatinglijn met Bovenhangende Transportband | CoatTech Casestudy

MOQ:	1
Prijs:	USD2000-USD10000/SET
Standaard Verpakking:	Met gewone film en doos
Levertijd:	15 dagen na deposito
Betaalmethode:	T/T
Leveringscapaciteit:	500set/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

CoatTech

Certificering

Modelnummer

OCCL-7

Control Sytem::

Schakel stijl of PLC -aanraakschermregeling

Kleur::

Wit of andere optie

Sollicitatie::

Metalen producten

Coating:

10-50um

Dimention::

Zoals vereisen

spuitmethode:

Lucht spuiten

Koeltijd:

verstelbaar

Uithardingsmethode:

Warme luchtcirculatie

Afmeting:

Zoals vereisen

Sollicitatie:

Oppervlaktecoating van verschillende producten

Coatingmethode:

Spray/Dip/Elektrostatisch

Controlesysteem:

Productnaam:

Lijn voor het coachen van een overhoofdconveyor

Kleur van de coating:

Aanpasbaar

Kleur:

Wit of andere optie

Temperatuurbereik:

Omringend aan 250°C

Draagvermogen transportband:

Tot 500 kg

Verwarmingsmethode:

Elektrisch/ Gas/ Infrarood

Type:

Transportbandcoatingsysteem

Controlesysteem:

PLC-besturing met touchscreen-interface

Productbeschrijving

1.Automatische poederlaaglijn met overhoofdconveyor systeem. CoatTech case study.

Ontdek CoatTech's automatische poederlaaglijn, ontworpen voor efficiënte industriële lakken met geavanceerde transportsystemen en cycloonherstel.Neem contact met ons op voor op maat gemaakte coating oplossingen.

Productie verhogen: Automatische poedercoating op maat voor RFL, Bangladesh

Bij CoatTech Intelligent Equipment begrijpen we dat elke productiefaciliteit unieke ruimtelijke en productiebehoeften heeft.Onze technische team ontworpen en ingezet een zeer geoptimaliseerde, volledig automatische poedercoatinglijn voor een groot productieproject voor de RFL-groep in Bangladesh.

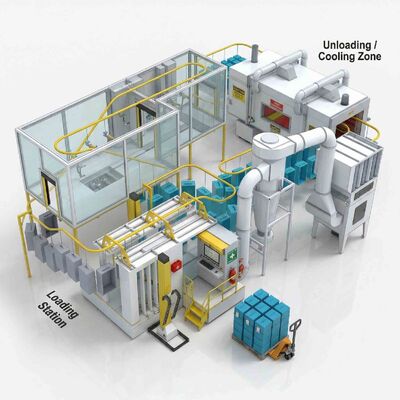

Deze 3D lay-out toont onze toewijding aan het maximaliseren van de vloeroppervlakte terwijl we ononderbroken, hoogwaardige afwerking leveren.

2.️ System Highlights & Engineering Rationality
De kern van dit op maat gemaakte ontwerp draait om een zeer efficiënte en continue materiaalstroom, zorgvuldig ontworpen om handmatig gebruik te verminderen en de dagelijkse output te verhogen:

1Optimaliseerde overhoofdelijke transportlijn: het gele spoorstelsel fungeert als de belangrijkste slagader van de fabriek.de automatische poedercoatingcabinDeze continu loop beperkt de knelpunten en zorgt voor een stabiel productiesnelheid.

2Omgeving van een afgesloten schoonruimte: om een vlekkeloze afwerking te garanderen, is het primaire coatingsgebied afgesloten in een transparante, stofvrije cabine.Dit voorkomt dat externe verontreinigende stoffen de poederadhesie beïnvloeden.

3.Geavanceerd cyclone recovery systeem: centraal geplaatst, vangen de hoog efficiënte cyclone separator en het filter systeem overbesproeid poeder op.Dit houdt niet alleen de werkruimte schoon, maar recycleert ook tot 98% van het poeder, waardoor de materiële kosten voor onze klanten aanzienlijk worden verlaagd.

4.Smart Layout & Ergonomie: Zoals in het ontwerp is aangetoond, zijn speciale gebieden met pallets en hydraulische pallettrucks strategisch geplaatst in de laad- en loszones.Deze ergonomische indeling vermindert de vermoeidheid van de werknemer en versnelt de overbrenging van beklede onderdelen naar het magazijn.

3.Voornaamste technische tabel

Hoofdsysteemgebied	Parameter item	Specificatie / Waarde	Eenheid
Overzicht van het systeem	Systemen	Automatische poedercoatinglijn op maat	-
	Verwerkingscapaciteit	Ongeveer 120-180 kratten per uur (variabel)	Kisten/uur
	Max. werkstukgrootte	(L) 600 x (W) 400 x (H) 800 (typische krat)	mm
	Max. Werkstukgewicht	25	kg per hanger
	Est. Totale voetafdruk	(L) 18.000 x (W) 6.500 x (H) 4,500	mm
	Totaal systeemvermogen	Ongeveer 90 (bij piekbelasting, elektrische oven optie)	kW
Transportbanden	Type vervoerband	Zware overhoofdelijke ketenvoertuigen	-
	Type keten aandrijving	Variabele frequentiedruk (VFD) voor snelheidsregeling	-
	Hanger Pitch	600 (kan worden aangepast)	mm
	Versnellingssnelheid	0.8 - 1.8 (variabel bereik)	m/min
Beschermingsbooth	Boothmateriaal	Aluminium-extrusiekader en 10 mm gehard glas	-
	Automatiseringsysteem	6-Axis Robotic Reciprocator met 8x Auto-Guns	-
	Verlichtingsniveau	≥ 800	Lux
	Luchtstroomvolume	Ongeveer 14.000	m3/h
Terugwinningssysteem	Herstelmethode	Hoog-efficiënte cycloon met meerdere fasen + nafilter	-
	Terugvorderingspercentage	≥ 97,5%	-
	Hopper Capacity	Ongeveer 200 (voor vers en gerecycled poeder)	Lieters
Ovenbestendiging	Typ van oven	Gesloten luchtcirculatietunneloven	-
	Verwarmingsbron	Elektrisch (optioneel gas-/oliebrander)	-
	Temperatuurbereik	Omgeving - 220 (werk 180-200)	°C
	Temperatuuruniformiteit	± 5	°C
	Verwarmingsvermogen	65 (elektrische optie)	kW
Controle & HSE	Hoofdcontroller	Siemens PLC met 10" touch HMI	-
	Veiligheidsvoorzieningen	Interlockdeuren, meerdere noodstoppen, ladingcel	-
	Geïntegreerde HSE	Zichtbare brandbestrijdende sproeiers, eerstehulppakket op het platform	-
