Op maat gemaakte spuitcabinelift van 14 meter met voorwaartse verlenging

Casestudy: Op maat gemaakte spuitcabinelift van 14 meter met voorwaartse verlenging voor de Zuid-Koreaanse busproductie

1. Projectachtergrond

In de moderne automobiel- en spoorwegproductie brengt het coaten van grootschalige werkstukken zoals bussen en treinwagons aanzienlijke operationele uitdagingen met zich mee. Onlangs heeft CoatTech Intelligent Equipment samengewerkt met Pailant, een gerenommeerd bedrijf uit Zuid-Korea, om een ​​zeer gespecialiseerde hijsoplossing te ontwikkelen. De klant had voor hun nieuwe grootschalige spuitcabine een enorm, geautomatiseerd hefplatform nodig om de oppervlaktedecoratie, het lassen en het schilderen van grote busonderdelen te vergemakkelijken.

2. De kernuitdagingen

Standaard spuitcabinelifters variëren doorgaans van 3 tot 7 meter. Dit specifieke project vereiste echter extreem maatwerk vanwege strikte ruimtelijke randvoorwaarden en de enorme omvang van de werkstukken:

Massief werkstuk: De componenten (inclusief de processkid) waren 12,5 m (L) x 2,5 m (B) x 3,3 m (H) gemeten.

Ruimtebeperkingen: De interne afmetingen van de cabine waren 16 m x 6 m x 5,3 m, met een effectieve werkbreedte van slechts 5,2 m, waardoor er aan elke kant een krappe installatiemarge van 400 mm overblijft voor het hefmechanisme.

Aangepaste mobiliteit: De klant wilde dat het platform niet alleen verticaal kon heffen, maar ook een unieke horizontale voorwaartse verlenging van 300 mm had, zodat operators veilig dichter bij het werkstuk konden komen.

3. De CoatTech-oplossing

Het engineeringteam van CoatTech begreep de urgentie van het productieschema van de klant en werkte van de ene op de andere dag om binnen 24 uur een uitgebreide mechanische 3D-simulatie en een commercieel voorstel op te leveren.

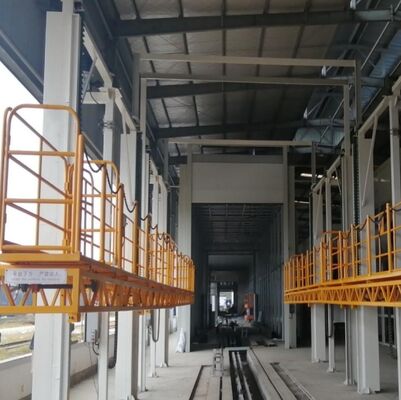

Onze oplossing bestond uit een op maat gemaakt elektrisch hefplatform van 14 meter aan de zijkant. Om absolute structurele integriteit en gesynchroniseerde beweging over zo’n lange overspanning te garanderen, omvatte het ontwerp:

Dubbel veiligheidsmechanisme: gelijktijdig gebruik van zowel zware kettingen als staalkabels om onbedoelde vrije valpartijen te voorkomen.

Telescopische verlenging: Een gespecialiseerde mechanische structuur waardoor het 500 mm brede platform soepel nog eens 300 mm naar voren kan worden uitgeschoven.

Optionele explosieveilige upgrades: het bieden van flexibele elektrische configuraties (standaard en ATEX/EX-bestendig) om te voldoen aan de exacte veiligheidsprotocollen van de Zuid-Koreaanse faciliteit.

4. Technische specificaties

5. Conclusie

Dit project onderstreept het vermogen van CoatTech om complexe ruimtelijke en mechanische vereisten snel te vertalen naar betrouwbare coatingapparatuur van industriële kwaliteit. Door nauwkeurige engineering en snelle klantenservice in alle tijdzones te leveren, stellen we wereldwijde fabrikanten in staat hun coatingefficiëntie en veiligheid op de werkplek te verbeteren.
