Interieur spuitcabine: Luchttoevoer, Filtratie & Verwarming SectieGedateerd 22 sep. 2026

Categorie: Producten / Spuitcabine   |   Verf- en uithardingscabine met cleanroom-afwerking, gefilterde luchttoevoer en vloer-afzuiging

 Deze publicatie behandelt het interieur van een CoatTech spuitcabine gebouwd voor het spuiten en uitharden. De cabine maakt gebruik van gladde witte wandpanelen, vier verzonken luchttoevoer- en filterunits met sleufuitlaten, een metalen roosterbodem met filtermateriaal onder de vloer, plafondverlichting en veiligheidssignalering. Onder de toevoereenheden loopt een verdeelbuizen-verdeelstuk met regelkleppen. Het medium van de leidingen en de verwarmingsbron worden per project geconfigureerd en bevestigd op het typeplaatje van de apparatuur vóór levering.

  01    Wat de afbeelding toont

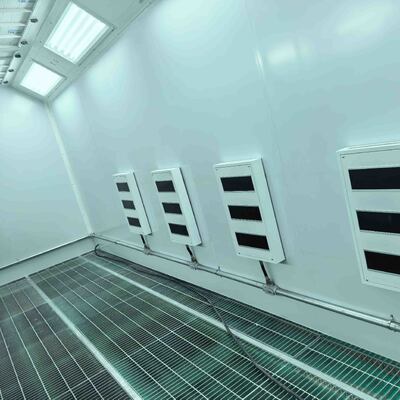

Vier verzonken toevoer-/filterunits — vier witte panelen in de muur, elk met een lange zwarte sleufuitlaat die gefilterde lucht in de cabine levert

Verdeelbuizen met kleppen — een metalen leiding met regelkleppen onder de panelen — het medium is projectspecifiek en niet alleen op basis van de foto te identificeren

Gladde witte wandpanelen — schone, wasbare wandoppervlakken in een lichte afwerking die de lichtreflectie verbeteren en contaminatie gemakkelijk zichtbaar maken

Metalen roosterbodem met filtermateriaal — een stalen roosterbodem met groen filtermateriaal eronder, dat overspray op vloerniveau opvangt

Plafondarmaturen — afgedichte, aan het plafond gemonteerde verlichtingsarmaturen die heldere, gelijkmatige verlichting bieden voor kleuraanpassing en inspectie

Veiligheidssignalering — een groen nooduitgangsbord boven de opening en een rood-geel waarschuwingslabel voor hete oppervlakken op het paneel, wat aangeeft dat de cabine verwarmde oppervlakken heeft

  02    Belangrijkste kenmerken

Gefilterde luchttoevoer — verzonken units met sleufuitlaten verdelen schone, gefilterde lucht gelijkmatig in de werkzone

Opvang van overspray op vloerniveau — roosterbodem en filtermateriaal onder de vloer vangen verfdamp op voordat deze het afzuigstadium bereikt

Wasbare wandafwerking — gladde witte panelen zijn bestand tegen verf en oplosmiddelen en zijn snel schoon te maken tussen kleuren

Heldere, gelijkmatige verlichting — plafondarmaturen zijn zo geplaatst dat ze uniforme verlichting bieden met minimale schaduw op gebogen panelen

Onderhoudbare leidingen — het verdeelstuk met afsluiters maakt onderhoud per sectie mogelijk zonder de hele cabine stil te leggen

Duidelijke veiligheidsmarkering — nooduitgangsborden en waarschuwingen voor hete oppervlakken ondersteunen een veilige, conforme werkomgeving

Cleanroom-presentatie — de ordelijke indeling van panelen, leidingen en vloer toont een cabine gebouwd voor gecontroleerde, herhaalbare afwerking

  03    Technische gegevens

* Medium van de leidingen, verwarmingsbron, luchtstroomvolume en filterkwaliteiten worden bevestigd tijdens engineering en op het typeplaatje van de apparatuur. Ga niet uit van een verwarmingstype op basis van foto's alleen.

  04    Waarom het ertoe doet in een coatinglijn

De kwaliteit van de afwerking hangt af van wat de lucht doet. Gefilterde toevoerlucht houdt stof weg van de natte film, opvang op vloerniveau verwijdert overspray voordat het kan neerslaan, en heldere verlichting stelt de operator in staat defecten te zien terwijl er nog tijd is om ze te corrigeren. Samen veranderen de toevoereenheden, de roosterbodem, het filtermateriaal en de verlichting in deze cabine een afgesloten ruimte in een gecontroleerde afwerkingsomgeving.

  05    Klantvoordelen

Schonere afwerking — gefilterde toevoerlucht en opvang op vloerniveau verminderen stof- en overspraydefecten.

Snellere kleurwissels — gladde wasbare panelen en toegankelijk filtermateriaal vereenvoudigen de reiniging.

Gemakkelijker onderhoud — afsluiters op het verdeelstuk maken onderhoud per sectie mogelijk.

Betere arbeidsomstandigheden — gelijkmatige verlichting en duidelijke veiligheidsmarkering ondersteunen nauwkeurige, veilige werking.

Configureerbare verwarming — de warmtebron wordt gekozen op basis van beschikbare nutsvoorzieningen en bedrijfskosten.

Veelgestelde vragen

V: Wat toont dit interieur van de spuitcabine?  A: Een cabine voor verf- en uithardingsspuitcabines met vier verzonken gefilterde luchttoevoereenheden, een metalen roosterbodem met filtermateriaal onder de vloer, verdeelbuizen met kleppen, plafondverlichting en veiligheidssignalering.

V: Zijn de leidingen onder de panelen gasleidingen?  A: Niet noodzakelijk. Leidingen met kleppen onder de toevoereenheden kunnen perslucht, water, thermische olie, stoom of gas transporteren. Perslucht is het meest voorkomend in een spuitcabine; thermische olie of heet water wordt gebruikt voor indirecte verwarming. Gasverwarming vereist een geel-gecodeerde gasleiding, een magneetklepgroep, een brander en een rookkanaal naar buiten. Bevestig dit op het typeplaatje van de apparatuur of bij de leverancier voordat u specificeert.

V: Wat is het groene materiaal op de vloer?  A: Filtermateriaal onder het metalen rooster. Het vangt verf-overspray op vloerniveau op voordat de lucht de afzuigfiltratiestap bereikt, waardoor het kanaalwerk wordt beschermd en het onderhoud wordt verminderd.

V: Wat doen de vier wandpanelen?  A: Het zijn verzonken luchttoevoer- en filterunits. Gefilterde lucht komt de cabine binnen via de lange sleufuitlaten, wat zorgt voor een gelijkmatig, gecontroleerd luchtstroompatroon in de werkzone.

V: Kan de verwarmingsbron voor onze locatie worden gekozen?  A: Ja. Verwarming kan elektrisch, gas, diesel, thermische olie of stoom zijn, afhankelijk van de beschikbare nutsvoorzieningen, de vereiste temperatuur en de bedrijfskosten. De bron wordt tijdens de engineering bevestigd.

V: Is de cabine veilig te bedienen?  A: Ja. De cabine is voorzien van nooduitgangsborden, waarschuwingslabels voor hete oppervlakken en beveiligde voorzieningen. Definitieve veiligheidsvoorzieningen worden gespecificeerd volgens de locatie- en lokale regelgeving.
