Watergordijn Spuitcabine & Uithardingssysteem voor Massief Houten Meubelen Gedateerd 23 september 2026

Categorie: Producten / Spuitcabine + Verfmeng- & Droogzone   |   Mahoniehout, massief hout en traditioneel timmerwerk meubelen

 Redactionele samenvatting  Deze publicatie behandelt een compleet watergordijn spuit- en uithardingssysteem geleverd door CoatTech voor midden- tot high-end massief houten en mahoniehouten meubelen. Een operator spuit grote stukken zoals een luohan bed met een pneumatisch pistool met hoge atomisatie, terwijl de muur achter hem een continu watergordijn vormt dat overspray opvangt. Afgewerkte onderdelen verplaatsen zich vervolgens naar een aparte uithardings- en droogruimte met meerlaagse droogrekken. De indeling houdt spuiten en drogen in aparte, gecontroleerde zones.

  01    Wat de foto's en video laten zien

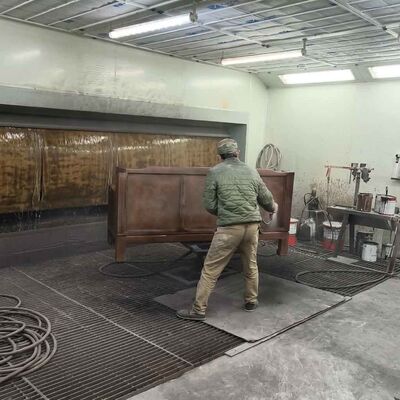

Watergordijn spuitwand — de muur achter de operator is een continu stromende waterfilm. Overspray wordt in het gordijn gezogen, opgevangen door het water en in de onderste tank afgezet in plaats van in de lucht te blijven

Roosterbodem met downdraft afzuiging — zwaar metalen rooster met afzuiging eronder vormt een stabiel luchtstroompatroon dat de operator beschermt en voorkomt dat verfnevel terug op het meubilair neerslaat

Handmatig pneumatisch spuiten met draaiplateau — de operator gebruikt een pneumatisch spuitpistool met hoge atomisatie, waarbij het werkstuk op een draaibaar vloerplatform staat zodat alle vier de zijden en verzonken groeven bereikt kunnen worden zonder rond het stuk te lopen

Luchtdichte isolatiedeur — de werkplaats is gescheiden van de buitenwereld door een afgesloten dubbele deur, waardoor het spuitgebied fysiek geïsoleerd is van de rest van de fabriek

Uithardings- en droogzone — na het spuiten verplaatsen de onderdelen zich naar een speciale ruimte met meerlaagse droogrekken en een groot open platform voor film egalisatie en natuurlijke droging, beschermd tegen stof

Ordelijke opstelling van onderdelen — stoelen, banken en bedframes zijn opgesteld op rekken en vloeroppervlak zodat werkstukken van spuiten naar drogen stromen zonder congestie

  02    Belangrijkste kenmerken

Efficiënte opvang van overspray — het watergordijn vangt verfdeeltjes op in een waterfilm en slaat ze neer in de tank, waardoor stof en afzuigbelasting aanzienlijk worden verminderd

Stabiel luchtstroomveld — toevoer van boven / voorkant, afzuiging van onderen houdt nevel weg van de ademzone van de operator en van het afgewerkte oppervlak

Draaibaar werkplatform — grote meubels kunnen ter plekke worden gedraaid, waardoor een gelijkmatige dekking op alle zijden, randen en uitgesneden groeven mogelijk is

Flexibele handmatige bediening — een ervaren operator met een pneumatisch pistool is beter geschikt voor complexe gesneden en pen-en-gat meubelen dan een vaste automatische lijn

Afgesloten, geïsoleerde cabine — luchtdichte deuren en modulaire panelen scheiden het spuiten van de rest van de werkplaats

Speciale uithardingsruimte — aparte egalisatie- en droogzone met meerlaagse rekken verbetert de gladheid van de film en de reinheid van het oppervlak

Onderhoudbaar watersysteem — circulatiepomp, tank en filtertrap zijn zo geplaatst dat ze gemakkelijk te reinigen zijn en slib verwijderd kan worden

  03    Technische gegevens

* Cabineafmetingen, watercirculatiecapaciteit, luchtstroomvolume en droogrekindeling worden bevestigd tijdens de lay-out engineering om te voldoen aan de meubelafmetingen, het coatingtype en de dagelijkse output.

  04    Waarom het ertoe doet in meubelafwerking

Massief houten en mahoniehouten meubelen hebben vaak gesneden details, profielen en pen-en-gat verbindingen die moeilijk te bereiken zijn voor een vaste automatische lijn. Een watergordijn cabine houdt de operator flexibel terwijl overspray bij de bron wordt verwijderd, en een aparte uithardingszone laat de film egaliseren en drogen in schone lucht in plaats van in de spuitnevel. Samen beschermen ze zowel de afwerkingskwaliteit als de operator.

  05    Klantvoordelen

Schonere werkplaats en lagere emissies — het watergordijn vangt overspray efficiënt op, waardoor stof en uitlaaddeeltjes worden verminderd.

Betere oppervlaktekwaliteit — aparte spuit- en uithardingszones voorkomen dat stof op de natte film neerslaat.

Hoge flexibiliteit — handmatig spuiten op een draaiplateau is geschikt voor gesneden, gevormde en eenmalige stukken.

Veiligere werkomstandigheden — gecontroleerde luchtstroom houdt verfnevel weg van de ademzone van de operator.

Duidelijkere workflow — spuiten, egaliseren en drogen zijn gescheiden, zodat onderdelen zonder congestie doorstromen.

Veelgestelde vragen

V: Wat is een watergordijn spuitcabine?  A: Een spuitcabine waarbij de achterwand bedekt is met een continu stromende waterfilm. Overspray wordt in het gordijn gezogen, opgevangen door het water en in een tank afgezet, in plaats van in de lucht te blijven.

V: Waarom is het geschikt voor massief houten en mahoniehouten meubelen?  A: Het systeem houdt handmatig spuiten flexibel terwijl overspray bij de bron wordt verwijderd. Dat is geschikt voor gesneden, gevormde en pen-en-gat stukken die moeilijk te bereiken zijn voor een vaste automatische lijn.

V: Waarvoor dient het draaiplateau?  A: Grote meubels staan op een draaibaar platform, zodat de operator alle zijden, randen en uitsparingen gelijkmatig kan coaten zonder rond het werkstuk te lopen.

V: Waarom de uithardings- en droogruimte scheiden?  A: Na het spuiten heeft de film schone, stilstaande lucht nodig om te egaliseren en te drogen. Een speciale zone met droogrekken houdt stof weg van het natte oppervlak en verbetert de glans en gladheid.

V: Welke coatings kunnen worden aangebracht?  A: Heldere lak, primer, toplaag, en open-pore of gesloten-pore afwerkingen, afhankelijk van het pistool, de pomp en het afzuigpakket dat is geconfigureerd.

V: Vermindert het systeem de vervuiling van de werkplaats?  A: Ja. Het watergordijn vangt overspray efficiënt op en de downdraft afzuiging verwijdert de rest, waardoor stof en uitlaaddeeltjes aanzienlijk worden verminderd.

Neem contact op met de heer Tim voor een offerte: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Stuur ons uw meubelafmetingen, coatingtype en dagelijkse output — wij ontwerpen de juiste watergordijn spuitcabine en droogruimte voor uw werkplaats.

Over CoatTech

CoatTech Intelligent Equipment (Guangzhou) CO., LTD ontwerpt, produceert en installeert spuitcabines, spuitcabine liften, voorbereidingsstations, boven- en vloerrail transportband coatinglijnen, rolcoatinglijnen, slimme schilderlijnen, grote en mobiele container spuitcabines, intrekbare tenten, verfmengruimtes, filterapparatuur, filterverbruiksartikelen, hogesnelheidsdeuren en gordijnwanden. Elk project wordt afgehandeld van lay-out en engineering tot fabricage, levering, installatie en after-sales service.
