Spuitcabine en Uithardingsoven voor Dempers

Watergordijn Spuitcabine voor Uitlaatdelen — Spuiten, Ontluchten en Uitharden op 150 °C

Productoverzicht: Een tweefasensysteem voor de afwerking van lange, zware uitlaatcomponenten zoals dempers, geluiddempers en resonatorhuizen. Onderdelen worden horizontaal opgehangen aan een zware rek die op vloerrails rijdt, gespoten in een watergordijnspuitcabine en vervolgens in een aparte batch-uithardingsoven geplaatst voor een gecontroleerde uitharding op 150 °C. De configuratie is geschikt voor gestage maar bescheiden jaarlijkse volumes, waarbij een continue geautomatiseerde lijn over-engineered zou zijn.

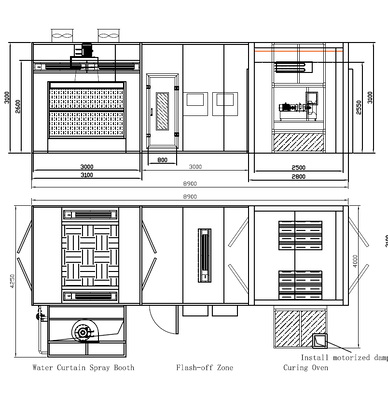

  01    Wat het systeem omvat

Watergordijn spuitcabine — een roestvrijstalen waterfilm op de achterwand vangt overspray aan de bron op; een roosterbodem met afzuiging naar beneden houdt de ademzone van de operator schoon en voorkomt dat verfdampen op de onderdelen neerslaan

Ontluchtingszone — een schone, stofgecontroleerde ruimte waar de natte film zich nivelleert voordat deze de oven binnengaat

Batch-uithardingsoven — elektrische verwarming brengt de lading naar 150 °C en houdt deze voor de vereiste uitharding van de coating, met geforceerde circulatie voor uniforme temperatuur

Zware rek op vloerrails — onderdelen hangen horizontaal in lagen; de beladen rek rijdt op wielen langs vloerrails zodat één operator een volle lading veilig kan verplaatsen

Besturing en veiligheid — relais- en drukknopbesturing met spuit-, pomp-interlock, uithardingstimer, koeling, foutalarm en noodstop

  02    Belangrijkste kenmerken

Efficiënte opvang van overspray — de waterfilm vangt verfdeeltjes op en laat ze in het bassin bezinken, waardoor luchtvervuiling en filterbelasting worden verminderd

Stabiel luchtstroomveld — gefilterde toevoer van boven met afzuiging naar beneden houdt damp weg van de operator en van het afgewerkte oppervlak

Gebouwd voor lange, zware onderdelen — de cabine is afgestemd op componenten tot 2.000 mm lengte, en het rek- en railsysteem kan ladingen van enkele honderden kilogrammen aan

Horizontaal ophangen — houdt de lading laag en stabiel, maakt gelaagd ophangen mogelijk en houdt de cabinehoogte bescheiden waar de hoofdruimte beperkt is

Snelle, uniforme uitharding — verwarmingselementen en een hogetemperatuurcirculatieventilator brengen de lading snel op temperatuur en houden deze gelijkmatig over het hele rek

Veilige koelingswissel — een gemotoriseerde klep schakelt de oven naar koelmodus om hete lucht aan het einde van de cyclus af te voeren

Batch-bediening — spuiten en uitharden lopen parallel in twee eenheden, in plaats van één cabine die wacht om van modus te wisselen

  03    Technische gegevens

* Afmetingen, luchtstroom en verwarmingscapaciteit worden bevestigd tijdens de lay-out engineering en zijn afhankelijk van de onderdeelgrootte, coatingtype en vereiste output. De bovenstaande werkstukcijfers zijn een uitgewerkt voorbeeld.

  04    Toepassingen

Deze configuratie is ontworpen voor uitlaat- en hogetemperatuurcomponenten die lang, matig zwaar zijn en in gestage maar bescheiden volumes worden geproduceerd:

Automotive uitlaat — dempers, geluiddempers, resonatorhuizen en eindpijp-assemblages

Industriële uitlaat — uitlaatbehuizingen voor generatoren en motoren, industriële geluiddemperlichamen

Hittebestendige taken — onderdelen gecoat met hittebestendige lakken die een gedefinieerde uithardingstemperatuur en -tijd vereisen

Roestvrijstalen en stalen fabricaten — lange gelaste behuizingen, buisvormige behuizingen en vergelijkbare componenten tot ongeveer 2.000 mm lengte

Typische coatings omvatten hittebestendige zilveren lak, primer, toplaag en andere oplosmiddelgebaseerde systemen. Roestvrijstalen substraten moeten worden ontvet en gestraald, of geprimed, vóór het coaten — wij adviseren u over de voorbehandelingsroute wanneer u ons uw coatinggegevens stuurt.

  05    De juiste configuratie kiezen

  06    Klantvoordelen

Proportionele investering — een batchsysteem past bij gestage, bescheiden volumes zonder te betalen voor ongebruikte capaciteit van een continue lijn.

Schonere afwerking — watergordijnopvang plus afzuiging naar beneden houdt overspray weg van de natte film.

Veilige zware handling — rails en wielen verplaatsen beladen rekken in plaats van mensen die zware, natte onderdelen dragen.

Herhaalbare uitharding — gecontroleerde stijging, houdtijd en geforceerde circulatie geven gelijkmatige resultaten over de hele lading.

Flexibel voor gemengde maten — rekken en programma's passen zich aan naarmate het productassortiment verandert.

Veelgestelde vragen

V: Wat is een spuitcabine voor dempers?Een spuitcabine die is afgestemd op en uitgerust voor lange uitlaatcomponenten zoals dempers en geluiddempers. In dit systeem is het een watergordijncabine: een stromende waterfilm op de achterwand vangt overspray op voordat deze in de lucht kan blijven.

V: Waarom combineren met een aparte uithardingsoven?Omdat spuiten en uitharden dan parallel kunnen lopen — één rek wordt gespoten terwijl een ander wordt uitgehard. Dat verhoogt de effectieve doorvoer zonder een grotere enkele cabine.

V: Welke temperatuur kan de oven bereiken?De standaardconfiguratie bereikt 150 °C en houdt deze aan voor de uithardingstijd die de coating vereist, met geforceerde circulatie voor uniforme temperatuur. Hogere instelpunten zijn op aanvraag beschikbaar.

V: Hoe worden zware onderdelen tussen zones verplaatst?Onderdelen hangen horizontaal aan een stalen rek dat op zware wielen langs vloerrails rijdt. Eén operator kan een volle lading verplaatsen, en transferkarren zorgen ervoor dat de cabine, ontluchtingszone en oven parallel werken.

V: Kan het andere onderdelen dan dempers aan?Ja. Elk lang, matig zwaar metalen component tot ongeveer 2.000 mm werkt — geluiddemperlichamen, uitlaatbehuizingen, gelaste behuizingen en buisvormige fabricaten. Rek- en railsystemen worden aangepast aan uw onderdeel.

V: Kan ik droge filtratie kiezen in plaats van een watergordijn?Ja. Beide zijn beschikbaar. Watergordijn is geschikt voor oplosmiddelgebaseerde coatings en hogere overspraybelastingen; droogfiltercabines zijn geschikt voor lagere volumes of locaties waar waterbehandeling onpraktisch is.

V: Is het geschikt voor roestvrijstalen onderdelen?Ja, maar roestvrij staal vereist voorbereiding. Ontvet en straal, of gebruik een geschikte primer, vóór het coaten. Stuur ons uw coatinggegevensblad en wij adviseren u over de voorbehandelingsroute.

V: Wordt CE-documentatie geleverd?Ja. Wij leveren CE-documentatie, Engelse handleidingen en explosieveilige ventilatoren en motoren. ATEX-classificatie wordt bevestigd tegen uw locatie en coatingvlam punt voordat de specificatie definitief is.

V: Welke informatie heeft u nodig voor een offerte?Onderdeelafmetingen en gewicht, coatingtype met TDS/MSDS, vereiste uithardingstemperatuur en -tijd, jaarlijkse output en ploegenpatroon, beschikbare nutsvoorzieningen, en de werkplaatsindeling met deuropeningen.

Zie het in actie: lees de casestudy van dit systeem geleverd aan een Europese fabrikant van uitlaatsystemen — watergordijn spuitcabine, batch-uithardingsoven en rek- en railhandling voor hittebestendige dempercoating.

Neem contact op met de heer Tim voor een offerte: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Stuur ons uw onderdeelafmetingen, gewicht, coatinggegevensblad en jaarlijkse output — wij ontwerpen de juiste spuitcabine en uithardingsoven voor uw werkplaats.
