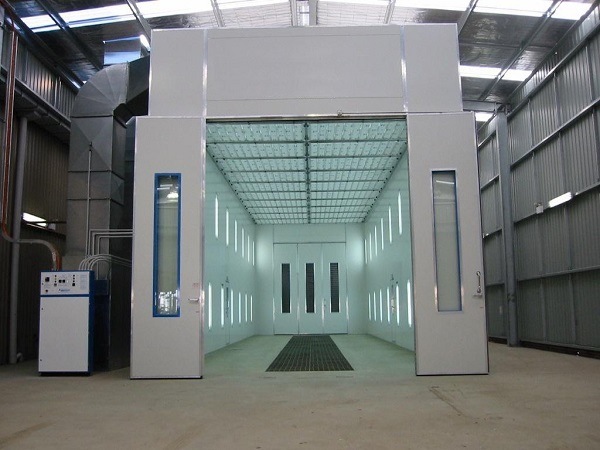

Model CT-800 Professionele Automotive Full Downdraft Spuit- & Bakcabine
Hoogwaardige Afwerkingsbehuizing voor 4S Centers & OEM Toepassingen
Technische Overzicht: De CT-800 is ontworpen om een Klasse A afwerkingsomgeving te bieden door gebruik te maken van een echt Full Downdraft luchtstroomprincipe. In tegenstelling tot semi-down- of cross-draftsystemen, zet de CT-800 het hele plafondplenum onder druk, waardoor HEPA-gefilterde lucht verticaal over het voertuig wordt geforceerd met een constante snelheid (0,25 – 0,35 m/s). Deze laminaire luchtstroom onderdrukt direct overspray en zwevende deeltjes in het vloerfiltratiesysteem, waardoor een contaminatievrije afwerking wordt gegarandeerd, essentieel voor watergedragen en hoogvaste blanke lakken.
Belangrijkste Technische Kenmerken:
-
Luchtstroombeheersysteem:
-
Inlaat: 2x 4KW Turbo Centrifugaalventilatoren (totaal 24.000 m³/h) met voorfiltratie.
-
Plafondplenum: Uitgerust met EU5 fijne diffusiefilters (600G standaard) om een gelijke luchtverdeling te garanderen en deeltjes tot 5 micron op te vangen.
-
Vloerafzuiging: Volledige metalen basis met royale luchtstroomroosters en glasvezelverfstopfilters om zware overspray op te vangen.
-
Hoogrendement Thermische Cyclus:
-
Verwarmingseenheid: Maakt gebruik van een echte Italiaanse Riello G20 Dieselbrander (of optionele direct gestookte aardgasbrander) in combinatie met een hoogwaardige roestvrijstalen (SUS304) warmtewisselaar.
-
Prestaties: Bereikt een ΔT van 60°C (bijv. 20°C tot 80°C bakt temperatuur) in ongeveer 6–8 minuten met >90% thermisch rendement.
-
Structurele Isolatie:
-
Wandpanelen: 75 mm dikke tand-en-groef in elkaar grijpende panelen. Verkrijgbaar in EPS (Polystyreen) voor standaard isolatie of Rotswol (Minerale Wol) voor superieure brandwerendheid en warmtebehoud.
-
Stalen Bekleding: 0,476 mm voorgelakt gegalvaniseerd stalen plaatwerk.
-

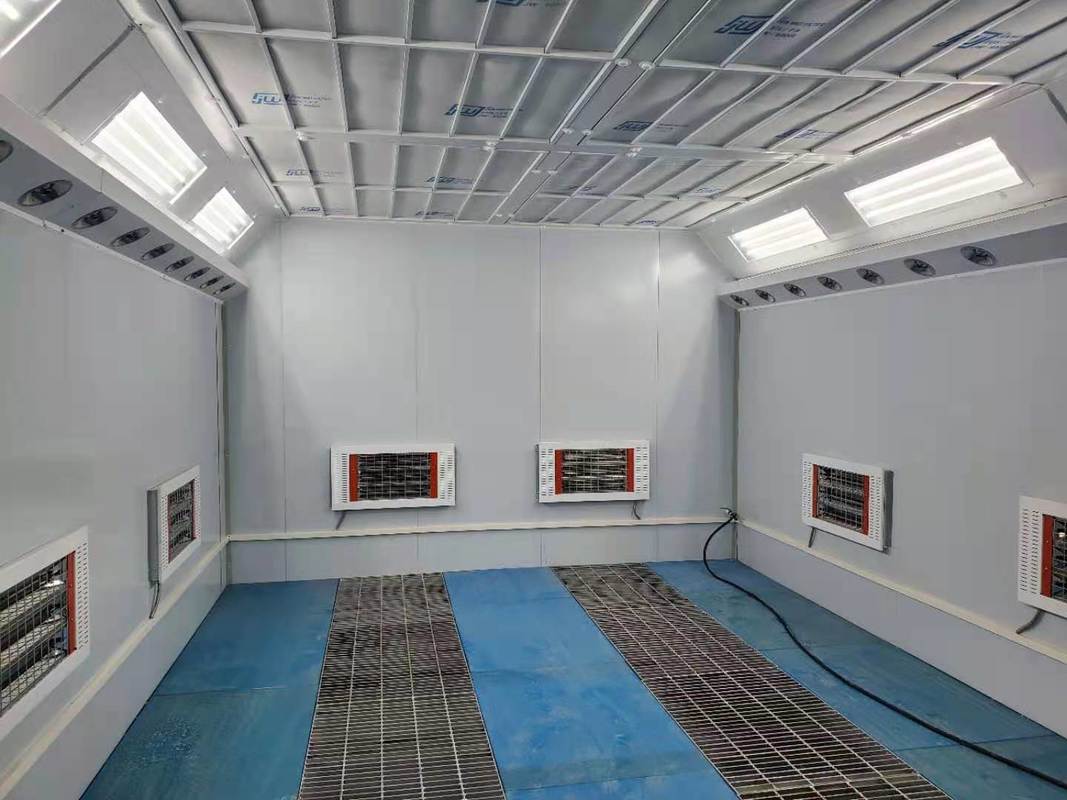

Schaduwvrije Verlichting:
-
Plafond: 32x 24W LED-buizen gemonteerd onder een hoek van 45°.
-
Wanden: 16x 24W LED-buizen horizontaal gemonteerd op taillehoogte.
-
Output: Gegarandeerde verlichting van ≥1000 Lux met hoge Color Rendering Index (CRI) voor nauwkeurige kleurovereenstemming.
Technische Specificatietabel:
| Parameter |
Specificatie Details |
| Modelnummer |
CT-800 (Standaard Automaat) |
| Interne Afmetingen (L×B×H) |
6900 × 3900 × 2700 mm |
| Externe Afmetingen (L×B×H) |
7000 × 5350 × 3400 mm |
| Luchtstroomvolume |
24.000 m³/h |
| Luchtstroomsnelheid (Leeg) |
0,25 – 0,35 m/s (Verticale Stroom) |
| Inlaatventilatoren |
2 eenheden × 4KW Centrifugale Turbo Ventilatoren |
| Afzuigventilator |
1 eenheid × 5,5KW Centrifugaalventilator |
| Verwarmingssysteem |
Riello G20 Dieselbrander (200.000 Kcal/h) |
| Max. Droogtemperatuur |
80°C |
| Wandpaneelmateriaal |
75 mm EPS of Rotswol Sandwichpaneel |
| Dakpaneelmateriaal |
Gegalvaniseerde Stalen Platen |
| Filtratiesysteem |
Voorfilter, Plafondfilter (EU5), Vloerfilter, Uitlaat Koolstoffilter |
| Totaal Vermogen |
Ca. 15,5 KW (380V/50Hz/3P) |
Gedetailleerde Productbeschrijving
Productoverzicht Ontworpen voor moderne autoschadeherstelbedrijven die moeten voldoen aan milieuvoorschriften, biedt onze Elektrische Verfspuitcabine een schone, efficiënte en veilige alternatief voor traditionele dieselbranders. Deze cabine is ontworpen voor hoogwaardige oppervlakteafwerking, geschikt voor sedans, SUV's en kleine bestelwagens.
Waarom Kiezen voor Elektrische Verwarming?
-
Uniforme Temperatuur: De elektrische warmtewisselaars zorgen voor een stabiele uithardingscurve, essentieel voor het voorkomen van verfdefecten zoals "sinaasappelhuid" of oplosmiddelpop.
-
Laag Onderhoud: Geen brandermondstukken om schoon te maken, geen dieselfilters om te vervangen.
-
Kosteneffectief: Met de stijgende kosten van fossiele brandstoffen biedt elektrische verwarming (vooral in combinatie met gericht gebruik) voorspelbare operationele kosten.
Constructiekwaliteit
-
Wandplaat: We gebruiken high-density EPS-schuim (14 kg/m³) voor uitstekende thermische isolatie.
-
Plenum: De bovenste statische drukkamer is van gegalvaniseerd staal, ontworpen om de luchtdruk over de plafondfilters te egaliseren voor een perfect verticale luchtstroom (Downdraft).
Toepassing Ideaal voor 4S servicecentra, high-end autoreparatiebedrijven en custom body modification studio's. Kan worden geïntegreerd in een grotere Verflijn workflow voor continue productie
5. Verpakkings- & Verzendinginformatie
-
Verpakking: Standaard exportverpakking.
-
Hoofdbalken/frames: Bubble wrap + Stretchfolie.
-
Wandpanelen: Randbescherming + Folie.
-
Kleine onderdelen (Lichten, Schroeven, Scharnieren): Kartonnen dozen.
-
Containerlading: 1 Set = 20GP Container (Gedemonteerd).
-
Levertijd: 10-15 Werkdagen na aanbetaling.
Gedetailleerde Productbeschrijving
Professionele Carrosserie Afwerkingsoplossing Ontworpen voor professionele autoschadeherstelbedrijven en garages, garandeert deze Elektrische Verfspuitcabine een perfecte afwerking voor alle voertuigtypen. Door stof te elimineren en stabiele baktemperaturen te handhaven, kunt u de doorvoer verhogen en de polijsttijd verkorten.
Efficiëntie van het Verwarmingssysteem In tegenstelling tot traditionele dieselbranders biedt ons Elektrische Verwarmingssysteem een schoner, veiliger alternatief. Het warmt snel op (bereikt 60°C in ~10-15 minuten) en handhaaft een consistente temperatuurcurve, essentieel voor verven op waterbasis en op oplosmiddelbasis.
Luchtfiltratietechnologie
-
Primair Filter: Vangt grote korrels >10μm op.
-
Plafondfilter: Hoogrendement CC-600G lijmfilter vangt deeltjes >5μm op.
-
Vloerfilter: Glasvezelverfstopfilter zorgt ervoor dat overspray wordt opgevangen.
-
Uitlaatfilter: Actieve kool helpt geuren en VOC-emissies te verminderen (milieuvriendelijk).
Veiligheid & Duurzaamheid De cabine is gebouwd met vlamvertragende EPS-panelen en een gegalvaniseerd stalen frame. Het bedieningspaneel is voorzien van overbelastingsbeveiliging, fase-uitvalalarm en een noodstopknop om de veiligheid van de operator te allen tijde te garanderen.
Verpakking & Verzending
-
Verpakking: Standaard export platte verpakking. Balken en panelen verpakt in bubbelfolie; kleine componenten in kartonnen dozen.
-
Laden: 1 set past in een 20GP container (afhankelijk van de configuratie), of 2 sets in een 40HQ container.
-
Levertijd: 15-20 Dagen na aanbetaling.
-
Garantie: 12 Maanden (Belangrijkste onderdelen).
FAQ (Veelgestelde Vragen)
V: Kan deze cabine verven op waterbasis aan? A: Ja. Voor verven op waterbasis raden we aan om de optionele "Hoekdroogsproeiers" toe te voegen en het luchtsnelheidssysteem te upgraden om de verdamping te versnellen.
V: Wat is de garantieperiode? A: We bieden een garantie van 1 jaar op de hoofdstructuur en elektrische componenten (ventilatoren, schakelkast). Verbruiksartikelen (filters, lampen) zijn niet inbegrepen.
V: Is de installatie moeilijk? A: Nee. We bieden een gedetailleerde 3D-installatietekening en een stapsgewijze videogids. De structuur maakt gebruik van een modulair "insteek-en-vergrendel"-systeem.
V: Kunt u de spanning aanpassen voor mijn land? A: Ja, hoewel de standaard 380V/50Hz is, kunnen we motoren en verwarmingselementen aanpassen voor 220V/60Hz, 415V of 480V volgens uw lokale elektriciteitsnetwerk.
