Op maat gemaakte spuitcabine met bovenopening voor transformatoren | CoatTech

MOQ:	1
Prijs:	USD8000-USD12000/SET
Standaard Verpakking:	Met gewone film en doos
Levertijd:	15 dagen na deposito
Betaalmethode:	T/T
Leveringscapaciteit:	30set/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

CoatTech

Certificering

Modelnummer

Van boven open spuitcabine voor transformatoren

Voeding::

380V/50Hz/3PH of andere optie

Energie gebruiken::

Diesel, gas, stoom, elektrisch of andere optie

Hoofddeur::

Vouwstijl of elektrische rolstijl

Sollicitatie::

Bus/vrachtwagen of andere metalen producten

Energiebronnen::

Water, elektriciteit, gas

Coating:

10-50um

Geluidsniveau:

≤80db

Materiaal:

Staal

Gebruik:

Verf voor auto's, verf voor meubels, industriële verf

Verwarmingssysteem:

Riello Brand Brander

Markeren:

op maat gemaakte spuitcabine met bovenopening

spuitcabine voor transformatoren met garantie

CoatTech spuitcabine

Productbeschrijving

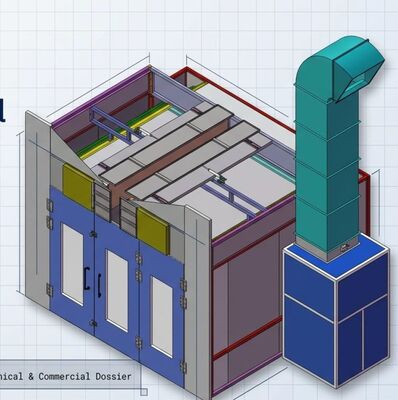

Custom top-open verfkast voor zware transformatoren: een succesverhaal in Saoedi-Arabië

InleidingBij CoatTech zijn we gespecialiseerd in het oplossen van complexe industriële coating uitdagingen.het ontwerpen en vervaardigen van een gespecialiseerde grootschalige verfkastHet project vereiste een unieke aanpak om rekening te houden met de enorme grootte van de industriële transformatoren en de specifieke beperkingen van de installaties van de opdrachtgever.

De uitdaging: zware taken aanpakkenHet coachen van industriële transformatoren vormt een logistieke uitdaging.Het is zeer inefficiënt en soms onmogelijk om deze werkstukken in een standaard kant-in verfkast te manoeuvreren.De opdrachtgever was sterk afhankelijk van de bestaande kraansystemen om zijn transformatoren te verplaatsen.Ze hadden een hoogwaardige schilderomgeving nodig die hun kraanoperaties niet zou belemmeren of een volledige herziening van de werkstroom van hun installatie niet zou vereisen.

De CoatTech-oplossing: Precision Top-Open DesignOm aan deze veeleisende eisen te voldoen, heeft ons engineering team een op maat gemaakteOpenstaande verfkastDeze innovatieve configuratie maakt het mogelijk om zware transformatoren veilig en nauwkeurig rechtstreeks in de werkruimte te laten zakken met behulp van de bestaande bovenkraan van de klant.

Zodra het werkstuk is geplaatst, sluit het gespecialiseerde dakmechanisme zich veilig, waardoor een geïsoleerde, gecontroleerde omgeving ontstaat die voldoet aan de hoogste normen voor industriële verf en ventilatie.

Op maat gemaakte spuitcabine met bovenopening voor transformatoren | CoatTech 0

Hoofdpunten van het project

1.Naadloze integratie met kraan: het dakladen ontwerpt volledig de noodzaak van complexe manoeuvres op vloerniveau, waardoor de laad- en lostijden drastisch worden verkort.

2Grootschalige capaciteit: ontworpen met grote interne afmetingen, speciaal ontworpen voor grote industriële transformatoren.

3.Superior Airflow Management: De cabine zorgt voor een optimale opslag van overspray en uitlaatgassen, waardoor een onberispelijke afwerking wordt gegarandeerd en tegelijkertijd een veilige, schone omgeving voor de gebruikers wordt gehandhaafd.

4.Optimalisatie van de faciliteit: door aanpassing aan de bestaande luchthefapparatuur,de oplossing maximaliseerde de operationele vloeroppervlakte van de klant zonder kostbare structurele wijzigingen in hun gebouw te vereisen.

Op maat gemaakte spuitcabine met bovenopening voor transformatoren | CoatTech 1

Technieke specificatie:

Technische specificaties voor een bovenoopende transformator-spraybooth
Model: Op maat gemaakte bovenoope sproeibooth (op maat gemaakt voor de werking van een jibkraan)
Component / Parameter	Detaille specificaties
Interne afmetingen	4400 × 3700 × 3500 mm (L × W × H)
Externe afmetingen	4520 × 5300 × 4500 mm (L × W × H)
Afdrijfput	Centrale putontwerp. Afmetingen: 4000 × 3000 mm, Diepte: 800 mm. Ondersteund door een vierkant buisframe. Bedekt met 30 × 4 mm platte ijzeren zware roosten. Draagvermogen: 500 KG/m2.
Hoofdingang/uitgang	Drive-through-ontwerp (voor en achter). Deuropening: 3000 × 3200 mm (W × H). Klappbare deuren met een vierkant buisframe en een kleurenplaat. PU-kernisolatie.Kenmerken Vierkante geharmerd glas observatieruiten en mechanische druksloten op de centrale panelenKan als toegangsdeuren voor personeel worden gebruikt.
Wandpanelen	met een breedte van niet meer dan 50 mm steenwol Innerlijke en buitenste huiden zijn 0,426 mm witte stalen platen met een steenwolkern.
Dak / bovenste panelen	met een breedte van niet meer dan 50 mm steenwol Innerlijke en buitenste huiden zijn 0,426 mm witte stalen platen met een steenwolkern.
Verlichtingssysteem	Hoogteverlichting: 2 rijen (4 sets × 4 buizen = 16 stuks 18W buizen).

	zijdeverlichting: 2 rijen (4 sets × 4 buizen = 16 stuks 18W buizen).

	Gebruikt speciale T8-LED-buizen voor in IP65 explosiebestendige Verlichtingsarmaturen: totale verlichting: ≥ 1000 LUX.
De plenaire vergadering	Afmetingen: 4400 × 3700 × 500 mm (L × W × H). Ondersteund door vierkante buisbeugels. Met onderkant met gebogen plaat met poeder gecoate filterframes en bovenaan met een draagnet.
Ontwerp van de bovenste opening	Het dak is voorzien van een 500 mm breed toegangslot, ontworpen voor de keten/hefgang van de stuurkraan. pneumatische dempers aan beide zijden (normaal geopend, automatisch gesloten bij aanvang van de verf om afdichting en negatieve druk te garanderen).

(Voor Jib Crane)
Afdeling van het kabinet	Gesolde vierkantbuisstructuur, zijkant gemonteerd.
Toelevering van lucht	Uitgerust met 1 set centrifuge ventilator met dubbele inlaat (gordel aangedreven). Explosiebestendige motor Vermogen: 5,5 kW. Ventilatormodel: TAE-500H. Totaal luchtvolume: 20.000 m3/h (ongeveer 11.770 CFM).
Uitlaatlucht eenheid	Uitgerust met 1 set centrifuge ventilator met dubbele inlaat (gordel aangedreven). Explosiebestendige motor Vermogen: 7,5 kW. Ventilatormodel: TAE-450H. Totaal luchtvolume: 20.000 m3/h (ongeveer 11.770 CFM).
Filtratiesysteem	1. Primair luchtfilter: EN 779 Klasse G3.

	2. Plafondfilter met minder dan een hoog rendement: Volledige diepte gecoat met 3D-lijm; EN 779 klasse F5.

	3. Verf Stop Glasvezel Filter: Geïnstalleerd zowel op de vloerput als op de bodem van de uitlaatkast; groene luchtinlaatzijde, witte luchtuitlaatzijde; EN 779 klasse G3.

	4Geactiveerd koolstoffilter: Granulaire geactiveerde koolstof die speciaal is ontworpen voor het adsorberen van VOC's (benzeen, xyleen, enz.) om externe rookemissies te beperken.
Elektrisch besturingssysteem	Besturingspaneel met conventionele relais en drukknoppen, inclusief: schilder-/verlichtingsschakelaars, foutindicator en alarm, hoofdstroomschakelaar, noodstopknop en drukmeter.
Ductsystemen	Bevat 3 delen van 700 × 700 × 1000 mm uitlaatleidingen, 1 stuk 90° en 1 stuk 45°.
Totaal vermogen	14 kW
Inbegrepen documenten	Onderhoudshandleiding, elektrische bedradingsdiagrammen, certificaat van overeenstemming, verpakkingslijst en 3D-uitlegschetsen.
Opmerkingen en garantie	1. De garantie op de apparatuur is 1 jaar. De leverancier biedt gratis service voor kwaliteitsproblemen gedurende deze periode. Betaalde diensten zijn beschikbaar na het verstrijken van de garantie.

	2. Verbruiksartikelen (verlichtingsbuizen, filters) en door de mens veroorzaakte schade zijn uitgesloten van de garantie.

Op maat gemaakte spuitcabine met bovenopening voor transformatoren | CoatTech 2

Neem vandaag contact met ons opKlaar om uw laagproces te optimaliseren?

ContactTim, ik..., Overzeese Marketing & Sales Manager, om uw custom spray stand vereisten te bespreken en een technisch overleg te verzekeren.

Op maat gemaakte spuitcabine met bovenopening voor transformatoren | CoatTech 3
