CoatTech KT-PQ-III-PLUS: Explosieveilige spuitcabine met zijwaartse afzuiging

De CoatTech KT-PQ-III-PLUS is een robuuste, ruimtebesparende industriële spuitcabine met een zijwandafzuigplenum, A1 brandwerende Rockwool-panelen en IP65 explosieveilige verlichting. Perfect voor hangarinstallaties met verzonken vloer.Doelwoorden:Spuitcabine met zijwaartse afzuiging, explosieveilige spuitcabine, Rockwool-spuitcabine, industriële spuitcabine met vlakke vloer, apparatuur voor het coaten van zwaar staal, VOC-filtratieplenum.

🚀 Productoverzicht

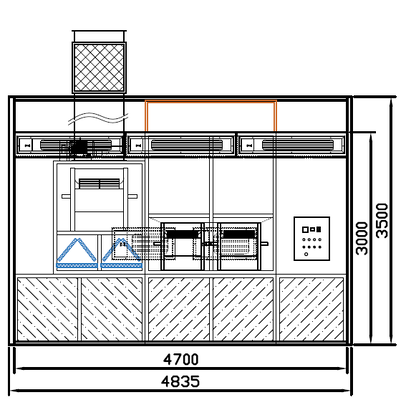

DeCoatTech KT-PQ-III-PLUSis een gespecialiseerde industriële spuitcabine die is ontworpen voor faciliteiten met strikte hoogtebeperkingen en strenge brandveiligheidsvoorschriften. Met een zeer efficiënte interne werkruimte van4700 × 4000 × 3000 mmDit model laat de traditionele vereisten voor het uitgraven van putten achterwege door gebruik te maken van een geavanceerdeZijwaartse neerwaartse bewegingluchtstroom ontwerp.

Hierdoor kan de cabine volledig gelijk liggen met uw bestaande fabrieksvloer, waardoor gevaarlijke hellingen worden geëlimineerd en het laden van zware staalconstructies moeiteloos wordt gemaakt. Het is strikt gebouwd voor industriële omgevingen met een hoog risico en beschikt over zuivere spuitmogelijkheden zonder verbranding, waardoor het de eerste keuze is voor EPC-aannemers en metaalproductieloodsen in het Midden-Oosten en wereldwijd.

⚙️ Kerntechniek: de drie pijlers van prestaties

1. Ventilatie- en ventilatorsysteem (maximale extractie, nulputten)

Het ventilatiesysteem bepaalt de efficiëntie van de verfnevelafzuiging en de uiteindelijke netheid van uw werkomgeving.

1. Zijwanduitlaatplenum:We hebben een robuust 1000 mm hoog zijwandafzuigplenum (verzamelkast) geïntegreerd. Hierdoor wordt de verfmist horizontaal en naar beneden getrokken, waardoor een uniforme luchtstroom ontstaat zonder dat een dure civiele put nodig is.

2. Compatibiliteit met de vloer:Omdat de uitlaatgassen via de zijwanden worden beheerd, blijft uw fabrieksvloer volledig vlak (geen hellingen, geen treden), waardoor vorkheftrucks en zware machines veilig naar binnen kunnen rollen.

3. Luchtstroom met hoog volume:Aangedreven door twee centrifugaalinlaatventilatoren van 3 kW met dubbele inlaat en één krachtige uitlaatventilator van 7,5 kW, die een enorme20.000 m³/uluchtstroom om een ​​onberispelijke spuitomgeving te behouden.

2. Filtratiesysteem (kwaliteit en milieuconformiteit)

Een robuust filtersysteem heeft een directe invloed op de onberispelijkheid van uw coatingafwerking en zorgt voor strikte naleving van de milieuwetgeving.

4-traps ecofiltratie:

1. Inlaatvoorfilter:EN 779 Klasse G3 vangt grote hoeveelheden stof in de lucht op.

2. Plafondfilter:Sub-hoog rendement (EN 779 klasse F5) 3D-kleeffilter met volledige diepte zorgt ervoor dat alleen perfect schone lucht uw werkstuk bereikt.

3. glasvezel verfstop:Direct geïnstalleerd op het zijplenum en de afzuigkast (EN 779 G3) om zware verfdeeltjes op te vangen.

4. Actieve koolstofkorrelfilter:Absorbeert effectief schadelijke VOS, benzeen en xyleen uit het uitlaatgas voordat het in de atmosfeer terechtkomt.

3. Brandveiligheid en explosiebeveiliging (de absolute veiligheidsbasislijn)

Bij industriële coatings is brand- en explosiebeveiliging geen optie; het is het uitgangspunt.

1.Klasse A1 brandwerende behuizing:De gehele cabine (wanden en dak) is opgebouwd uit 75 mm en 50 mm hoge sterkteSteenwolpanelen (minerale wol).(120KG/m³ dichtheid). Deze onbrandbare panelen garanderen strikte naleving van de internationale codes voor civiele bescherming en brandveiligheid.

2.IP65 explosieveilige verlichting:Uitgerust met 40 eenheden speciale T8 LED-buizen, ondergebracht in volledig afgedichte, explosieveilige lichtbakken met IP65-classificatie, die ≥ 1000 LUX veilige, schitterende verlichting leveren.

3. Veilige controle-infrastructuur:Hoewel de hoofdbedieningskast standaard is, maakt alle interne verlichting gebruik van explosieveilige bedrading, flexibele leidingen en explosieveilige bedieningskasten.

Specificatiedetails

🛠️ Verbeterde operationele functies

1. Mobiel ophangsysteem:Maximaliseer uw doorvoer. Het dak is verstevigd met een mobiel, aan het plafond gemonteerd railsysteem dat tot wel 400 kg kan dragen100 kg, perfect voor het efficiënt spuiten van kleinere industriële onderdelen en accessoires.

2. Geïntegreerde persluchtpijpleiding:Standaard geleverd met een DN20 roestvrijstalen persluchtleiding met snelkoppelingen aan zowel de linker- als de rechterkant voor een naadloze werking van het spuitpistool.

3. Toegewijde onderhoudstoegang:De lay-out is intelligent ontworpen met een duidelijk toegangspad voor onderhoud, waardoor uw technici elektrische systemen veilig en ergonomisch kunnen inspecteren en filters kunnen vervangen.

🏭 Ideale toepassingen

De KT-PQ-III-PLUS V2 is speciaal ontworpen voor:

1. Hangars met beperkte hoogte:Voorzieningen met een lage bovenruimte (bijvoorbeeld onder sprinklerleidingen).

2. Zware metaal- en staalproductie:Waar zware componenten een vorkheftruckvriendelijke toegang op grondniveau vereisen, zonder hellingen.

3. Strenge regelgevingszones:Regio's die brandwerende materialen van klasse A en explosieveilige elektriciteit vereisen (zeer populair in industriële zones in de VAE/Midden-Oosten).

4. Pure spuitwerkzaamheden:Faciliteiten die gebruik maken van luchtdrogende industriële coatings en waarvoor geen geïntegreerde thermische baksystemen nodig zijn.

❓ Veelgestelde vragen (FAQ)

Vraag 1: Moet ik voor deze stand een funderingsput uitgraven?

A:Nee. De KT-PQ-III-PLUS maakt gebruik van een zijwanduitlaatplenum (Side-Downdraft). De stand bevindt zich volledig vlak op uw bestaande vlakke betonnen vloer, waardoor u enorme civieltechnische kosten bespaart en een naadloze toegang tot de apparatuur mogelijk maakt.

Vraag 2: Voldoet deze stand aan de strenge brandveiligheidsnormen uit het Midden-Oosten?

A:Absoluut. We hebben het standaard EPS-schuim vervangen door steenwolisolatie van 120 kg/m³, waardoor de stand een brandwerendheidsklasse A1 kreeg. Gecombineerd met explosieveilige IP65-verlichting is het ontworpen om strenge lokale veiligheidsinspecties te doorstaan.

Vraag 3: We hebben een mix van massieve stalen frames en kleinere onderdelen. Kan deze stand beide aan?

A:Ja. Grote frames kunnen rechtstreeks op de vlakke vloer worden gerold, terwijl kleinere onderdelen kunnen worden opgehangen aan ons geïntegreerde mobiele plafondophangsysteem van 100 kg, waardoor een zeer veelzijdige batchverwerking mogelijk is.

Vraag 4: Hoe sluiten we onze spuitpistolen aan?

A:De cabine is voorzien van een vooraf geïnstalleerde DN20 roestvrijstalen persluchtleiding met dubbele snelkoppelingen (links en rechts), klaar om aan te sluiten op de hoofdluchttoevoer van uw fabriek.

Youtube-videolink Klikhttps://youtube.com/shorts/gmeL3h8y6Po
