Custom 60-minuten Brandgewaardeerde Rock Wool Panel Paint Booth CoatTech Intelligent Equipment

MOQ:	1
Prijs:	USD6000-USD12000/SET
Standaard Verpakking:	Met gewone film en doos
Levertijd:	15 dagen na deposito
Betaalmethode:	T/T
Leveringscapaciteit:	30set/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

CoatTech

Certificering

Modelnummer

Oplossing voor schadeherstelbedrijven

Hoofddeur::

Vouwstijl of elektrische rolstijl

Coating:

10-50um

Gebruik:

Verf voor auto's, verf voor meubels, industriële verf

Energie gebruiken::

Diesel, gas, stoom, elektrisch of andere optie

Geluidsniveau:

≤80db

Voeding::

380V/50Hz/3PH of andere optie

Materiaal:

Staal

Energiebronnen::

Water, elektriciteit, gas

Sollicitatie::

Bus/vrachtwagen of andere metalen producten

Verwarmingssysteem:

Riello Brand Brander

Markeren:

60 minuten brandwerend steenwolpaneel

spuitcabine op maat

brandwerend spuitcabinepaneel

Productbeschrijving

Custom 60 Min Brand-Rated Rock Wool Panel System CoatTech Intelligente apparatuur

Ontworpen voor fabrieken met beperkte ruimte (opties met een breedte van 5,60 m en 6,20 m).CoatTech levert door CNAS gecertificeerde 60 minuten durende, brandvrije panelen van steenwol met 12-15 dagen installatie en inbedrijfstelling ter plaatse.

Kom klant ook wel genoemd als custom industriële coating systeem, 60 minuten brand gemeten paneel, steenwol sandwich paneel, compacte spray cabine lay-out, op locatie inbedrijfstelling service

Overzicht

Bij het integreren van nieuwe coatingslijnen of het scheiden van industriële sproeikamers worden fabrikanten vaak geconfronteerd met twee kritieke obstakels:

smalle fabriekspurenenstrenge lokale brandveiligheidseisen.

CoatTech's aangepaste modulaire schildersysteem is speciaal ontworpen om beide problemen tegelijkertijd op te lossen.Door millimeternauwkeurige ruimtelijke indelingen te combineren met een gecertificeerde brandwerendheid van 60 minuten, zorgen we ervoor dat uw apparatuur perfect past, naadloos de lokale veiligheidscontroles doorloopt en betrouwbaar werkt.

Belangrijkste punten

1.60-minuten brandwerendheid:Officieel getest en gecertificeerd volgens GB/T 9978-normen (erkend door CNAS / CMA / ILAC-MRA).

2.Op maat gemaakte ruimtelijke indelingen:Voorontworpen opties die specifiek zijn ontworpen voor terreinbreedtes met een maximum van5.60m (optie 1)of6.20 m (optie 2).

3.High-Density Isolatie:Gebouwd met 50 mm dubbelzijdige kleurstaalpanelen gevuld met een niet-brandbare steenwolkern van 100 kg/m3.

4.Turnkey On-Site-implementatie:1 ervaren veldingenieur naar uw faciliteit gestuurd voor1215 dagenDe Commissie heeft in haar advies over het voorstel voor een richtlijn van de Raad tot wijziging van Verordening (EG) nr.

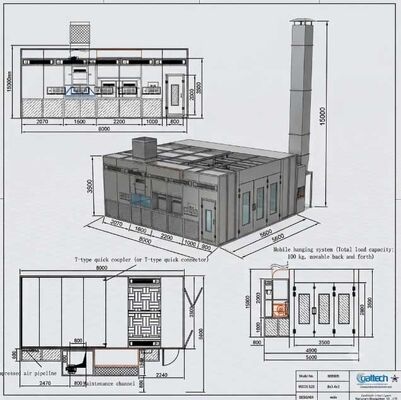

Dual Spatial Layout Options: Optie 1 versus Optie 2

Custom 60-minuten Brandgewaardeerde Rock Wool Panel Paint Booth CoatTech Intelligent Equipment

Standaard uitrustingsopstellingen mislukken vaak wanneer de ruimte strikt beperkt is.

CoatTech biedt twee geoptimaliseerde structurele configuraties op basis van uw exacte plantgrensbeperkingen:

Optie 1: Aanbevolen voor terreinbreedtes met een maximum van 5,60 m

1Focus:Maximale ruimte-efficiëntie in nauwe operationele gangen.

2. Ontwerp:Ultra-compacte voetafdruk die panelenwanden en leidingen integreert zonder de interne werkruimte of veiligheidsruimte in gevaar te brengen.

Item / systeemparameter	Gedetailleerde technische specificaties en configuratievereisten	Opmerkingen / Naleving
1.0 HOODSTE DIMENSIES EN AANPASTING VAN DE LOCATIE
Inwendige werkgrootte	8000 × 3400 × 3000 mm (L × W × H)	Kamer voor het werkstuk
Buiten totale grootte	8110 × 5600 × 3500 mm (L × W × H) (inclusief 800 mm onderhoudsgang)	Geschikt voor 5,6 m terreingrens
Stichting en vloer	Volledig in lijn met de bestaande hangarvloer.	100% watervloer
Onderhoudspassage	Inclusief 800 mm onderhoudsgang voor ventilator- en kanaalonderhoud.	Geïntegreerde indeling
2.0 STRUCTURE VAN HEBBEN EN VAN BLADVARMEN BEWAARDE PANELS
Wandpanelen	50 mm stevige sandwichpanelen van steenwol; effectieve breedte 1150 mm; dubbelzijdige 0,6 mm witte stalen platen; kerndichtheid: 120 kg/m3; brandwaarde: klasse A1.	Brandvriendelijke klasse A1
dakpanelen	50 mm stevige sandwichpanelen van steenwol; effectieve breedte 1150 mm; dubbelzijdige 0,6 mm witte stalen platen; kerndichtheid: 120 kg/m3; brandwaarde: klasse A1.	Brandvriendelijke klasse A1
Hoofdingang	3000 × 2800 mm (W × H); viervoudige gebogen deur van plaat met vierkant buisframe, PU-isolatie kern, geharmoniseerd glas uitkijkplaatsen, zware scharnieren.	Gemakkelijk en soepel werken
Personeelsdeur	1 eenheid aan de linkerkant, afmetingen: 800 × 2000 mm (W × H); uitgerust met automatisch drukverlichtend veiligheidslot en gehard glas.	Nooduitgang
3.0 VENTALATIESYSTEM & AIRFLOW SYSTEM
Luchtstroomcapaciteit	30,000 m3/h totale luchtstroom (aanvoer en uitlaat in evenwicht).	Hoge capaciteit
Landelijke uitlaatplannen	Aan de zijkant gemonteerde uitlaatkamers (hoogte: 1000 mm), gebouwd met vierkantbuizen van 50x50 mm, bekleed met steenwolpanelen en een interne glasvezelfilter.	Side-Downdraft ontwerp
Inlaatventilatorkast	2 eenheden YDW-5.0A externe rotor dubbel-inlaat centrifuge ventilatoren; motorvermogen: 5,5 kW per eenheid (Totaal 11 kW); uitgerust met Belimo elektrische modulerende luchtdemper.	30,000 m3/h capaciteit
Berekening van de luchtsnelheid	Luchtsnelheid = totale luchtstroom / 3600 / doorsnede = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (luchtsnelheid zonder belasting: 0,35 m/s).	Voldoende luchtstroom snelheid
Uitlaatventilatorkast	1 eenheid TAE-560H centrifugalventilator met dubbele inlaat (gordend aangedreven); motorvermogen: 11 kW; totale luchtstroom: 30.000 m3/h; statische druk ≥ 700 Pa; handmatige/elektrische demper.	Hoge statische druk
4.0 FILTRATIE EN OMWERKINGSBESCHUTTING
Eerste fase voorfilter	Inlaatvoorfilter katoen, EN 779 klasse G3.	Voorfiltratie van stof
2e etappe plafondfilter	Volledige diepte 3D kleverig subhoge-efficiëntiefilter, EN 779 klasse F5.	Deeltjesvangst
3e fase verfarrestator	Verfmatten van glasvezel: eerste laag aan de zijkant van de uitlaatgassen, tweede laag aan de onderkant van de uitlaatkas (groen inlaat, witte uitlaat, EN 779 klasse G3).	Oversprayfiltratie
4e fase VOC-adsorptie	Graanvormig actieve koolstoffiltersysteem voor adsorptie van organische oplosmiddelen (benzeen, xyleen, VOC's).	Naleving van milieuvoorschriften
5.0 Verlichting en elektrische besturing
Plafondverlichting	2 rijen: 10 groepen × 4 buizen = 40 stuks 22W T8 LED-buizen.	IP65 explosiebestendige
Zijdeverlichting	2 rijen: 10 groepen × 2 buizen = 20 stuks 8W T8 LED-buizen.	IP65 explosiebestendige
Verlichtingsniveau	Verlichting ≥ 1000 LUX met speciale explosiebestendige lichtdozen.	Hoog zicht
Controlekast	Standaard relais en drukknop bedieningskast; Functies: besturing van het sproeien, verlichting, storingalarm, hoofdstroom, noodstop, differentialdrukmeter.	Explosiebestendige bedrading
6.0 TUTINGS, COMPRESSED AIR & HELP-UITREGELINGEN
Afvoerleidingen	12 secties van uitlaatleidingen van 800 × 800 × 1000 mm, 1 × 90° elleboog, 1 × 45° elleboog.	Inclusief 15 meter schoorsteen
Gecomprimeerde luchtleiding	DN15 persluchtleiding van roestvrij staal; snelkoppelingen van het type T aan beide linker- en rechterzijde; voorzijde uitgerust met AIRTAC FRL 3-eenheidset (olie-water scheider + regulator).	Inclusief AIRTAC FRL
Totaal vermogen	24 kW (ventilatoren 22 kW + verlichting ~ 2 kW).	380V/50Hz/3fase
Documentatie en service	Inclusief handleiding, bedradingsdiagram, conformiteitscertificaat, verpakkingslijst	Volledige steunpakket

Optie 2: Aanbevolen voor terreinbreedtes met een maximum van 6,20 m

1Focus:Verbeterde ergonomie en toegang tot onderhoud.

2. Ontwerp:Gebruikt extra zijdelingse ruimte om bredere doorloopgangen te bieden, waardoor routinematig onderhoud, filtervervanging en materiaalverwerking worden vereenvoudigd.

Item / systeemparameter	Gedetailleerde technische specificaties en configuratievereisten	Opmerkingen / Naleving
1.0 HOODSTE DIMENSIES EN AANPASTING VAN DE LOCATIE
Inwendige werkgrootte	8000 × 4000 × 3000 mm (L × W × H)	Maximale binnenbreedte
Buiten totale grootte	8110 × 6200 × 3500 mm (L × W × H) (inclusief 800 mm onderhoudsgang)	Meer dan 5,6 m breedte van het terrein
Stichting en vloer	Volledig in lijn met de bestaande hangarvloer.	100% watervloer
Onderhoudspassage	Inclusief 800 mm onderhoudsgang voor ventilator- en kanaalonderhoud.	Buitenste lay-out
2.0 STRUCTURE VAN HEBBEN EN VAN BLADVARMEN BEWAARDE PANELS
Wandpanelen	50 mm stevige sandwichpanelen van steenwol; effectieve breedte 1150 mm; dubbelzijdige 0,6 mm witte stalen platen; kerndichtheid: 120 kg/m3; brandwaarde: klasse A1.	Brandvriendelijke klasse A1
dakpanelen	50 mm stevige sandwichpanelen van steenwol; effectieve breedte 1150 mm; dubbelzijdige 0,6 mm witte stalen platen; kerndichtheid: 120 kg/m3; brandwaarde: klasse A1.	Brandvriendelijke klasse A1
Hoofdingang	3000 × 2900 mm (W × H); viervoudig gebogen deur van plaat met vierkant buisframe, PU-isolatie kern, gehard glas uitzichtvensters, zware scharnieren.	Hoogere open deur
Personeelsdeur	1 eenheid aan de linkerkant, afmetingen: 800 × 2000 mm (W × H); uitgerust met automatisch drukverlichtend veiligheidslot en gehard glas.	Nooduitgang
3.0 VENTALATIESYSTEM & AIRFLOW SYSTEM
Luchtstroomcapaciteit	30,000 m3/h totale luchtstroom (aanvoer en uitlaat in evenwicht).	Hoge capaciteit
Landelijke uitlaatplannen	Aan de zijkant gemonteerde uitlaatkamers (hoogte: 1000 mm), gebouwd met vierkantbuizen van 50x50 mm, bekleed met steenwolpanelen en een interne glasvezelfilter.	Side-Downdraft ontwerp
Inlaatventilatorkast	2 eenheden YDW-5.0A externe rotor dubbel-inlaat centrifuge ventilatoren; motorvermogen: 5,5 kW per eenheid (Totaal 11 kW); uitgerust met Belimo elektrische modulerende luchtdemper.	30,000 m3/h capaciteit
Berekening van de luchtsnelheid	Luchtsnelheid = totale luchtstroom / 3600 / doorsnede = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (nominale snelheidsberekening: 0,347 m/s).	Voldoende luchtstroom snelheid
Uitlaatventilatorkast	1 eenheid TAE-560H centrifugalventilator met dubbele inlaat (gordend aangedreven); motorvermogen: 11 kW; totale luchtstroom: 30.000 m3/h; statische druk ≥ 700 Pa; handmatige/elektrische demper.	Hoge statische druk
4.0 FILTRATIE EN OMWERKINGSBESCHUTTING
Eerste fase voorfilter	Inlaatvoorfilter katoen, EN 779 klasse G3.	Voorfiltratie van stof
2e etappe plafondfilter	Volledige diepte 3D kleverig subhoge-efficiëntiefilter, EN 779 klasse F5.	Deeltjesvangst
3e fase verfarrestator	Verfmatten van glasvezel: eerste laag aan de zijkant van de uitlaatgassen, tweede laag aan de onderkant van de uitlaatkas (groen inlaat, witte uitlaat, EN 779 klasse G3).	Oversprayfiltratie
4e fase VOC-adsorptie	Graanvormig actieve koolstoffiltersysteem voor adsorptie van organische oplosmiddelen (benzeen, xyleen, VOC's).	Naleving van milieuvoorschriften
5.0 Verlichting en elektrische besturing
Plafondverlichting	2 rijen: 10 groepen × 4 buizen = 40 stuks 22W T8 LED-buizen.	IP65 explosiebestendige
Zijdeverlichting	2 rijen: 10 groepen × 4 buizen = 40 stuks 8W T8 LED-buizen.	IP65 explosiebestendige (verhoogd)
Verlichtingsniveau	Verlichting ≥ 1000 LUX met speciale explosiebestendige lichtdozen.	Hoog zicht
Controlekast	Standaard relais en drukknop bedieningskast; Functies: besturing van het sproeien, verlichting, storingalarm, hoofdstroom, noodstop, differentialdrukmeter.	Explosiebestendige bedrading
6.0 TUTINGS, COMPRESSED AIR & HELP-UITREGELINGEN
Afvoerleidingen	12 secties van uitlaatleidingen van 800 × 800 × 1000 mm, 1 × 90° elleboog, 1 × 45° elleboog.	Inclusief 15 meter schoorsteen
Gecomprimeerde luchtleiding	DN15 persluchtleiding van roestvrij staal; snelkoppelingen van het type T aan beide linker- en rechterzijde; voorzijde uitgerust met AIRTAC FRL 3-eenheidset (olie-water scheider + regulator).	Inclusief AIRTAC FRL
Totaal vermogen	24 kW (ventilatoren 22 kW + verlichting ~ 2 kW).	380V/50Hz/3fase
Documentatie en service	Inclusief handleiding, bedradingsdiagram, conformiteitscertificaat, verpakkingslijst	Volledige steunpakket

Custom 60-minuten Brandgewaardeerde Rock Wool Panel Paint Booth CoatTech Intelligent Equipment

Gecertificeerde brandveiligheid en kwaliteitsborging

De veiligheid en naleving van de regelgeving zijn niet onderhandelbaar.

1- Gecontroleerde integriteit en isolatie:De structurele stabiliteit en de thermische beveiliging worden gedurende60 minutenonder intense blootstelling aan vuur.

2Internationale erkenning:Onze Engelse inspectieverslagen bevatten:CNAS,CMA, enILAC-MRAde accreditatiepunten, waardoor ze rechtstreeks aanvaardbaar zijn voor lokale brandweervergunningen in Europa, het Midden-Oosten, Amerika en Azië-Pacific.

Sleutelklaar velddiensten: van de fabrieksplaats tot de volledige werking

We leveren niet alleen hardware, we garanderen operationeel herstel.

1Volledige ingenieursdossier:Onmiddellijke toegang tot gedetailleerde 3D tekeningen, elektrische schema's, gedetailleerde prijsverdeling en officiële inspectieverslagen.

2Installatieondersteuning ter plaatse:We zijn klaar.1 senior veldingenieurnaar uw site voor1215 dagen.

3.Systemen in gebruik nemen en opleidingen:Onze technicus voert volledige uitlijningscontroles uit, luchtstroom/verwarmingstests, veiligheidscontroles en praktische training voor uw lokale operatieteam.

Vaak gestelde vragen (FAQ)

V: Is een sandwichpaneel van 50 mm steenwol voldoende voor een brandweerstand van 1 uur?
A: Ja. CoatTech's 50 mm wandpaneel maakt gebruik van hoogdichte (100 kg/m3) steenwol gebonden met hoge temperatuur kleefmiddel en silicatenvezels.Het is officieel gecertificeerd volgens GB/T 9978-normen om de structurele integriteit en de thermische isolatie gedurende 60 minuten te behouden.

V: Hoe kies ik tussen optie 1 (5,60 m) en optie 2 (6,20 m)?

A: Als de beschikbare breedte van de vrije locatie strikt beperkt is tot 5,60 meter of minder, selecteer u Optie 1.Selecteer optie 2 om gebruik te maken van bredere onderhouds- en operatortoegangsroutes.

V: Wat is er inbegrepen in de installatiedienst van 12-15 dagen?

A: CoatTech levert 1 speciale technici ter plaatse om de constructie van de panelen te begeleiden, de afdichting te controleren, de leiding/component uit te lijnen, de eerste opstart van het systeem, de operationele testen,en veiligheidsopleiding voor uw onderhoudspersoneel.

Klaar om uw faciliteit te optimaliseren?

Krijg de exacte specificaties, 3D tekeningen en gecertificeerde testrapporten voor uw technische review.

Expert Engineering. Gepersonaliseerde industriële coating & spray booth.

Custom 60-minuten Brandgewaardeerde Rock Wool Panel Paint Booth CoatTech Intelligent Equipment
