Sleutelklaar Airconditioner Component Powder Coating Line Complete Immersion Voorbehandeling & Curing Systeem

MOQ:	1
Prijs:	USD8000-USD1200/SET
Standaard Verpakking:	Met gewone film en doos
Levertijd:	15 dagen na deposito
Betaalmethode:	T/T
Leveringscapaciteit:	30set/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

CoatTech

Certificering

Modelnummer

Aanhangwagen spuitcabine

Hoofddeur::

Vouwstijl of elektrische rolstijl

Coating:

10-50um

Energie gebruiken::

Diesel, gas, stoom, elektrisch of andere optie

Geluidsniveau:

≤80db

Voeding::

380V/50Hz/3PH of andere optie

Materiaal:

Staal

Energiebronnen::

Water, elektriciteit, gas

Sollicitatie::

Bus/vrachtwagen of andere metalen producten

Verwarmingssysteem:

Riello Brand Brander

Markeren:

sleutelinje voor het coachen van airconditioners

compleet onderdompeling voorbehandelingssysteem

poedercoating-hardingsysteem

Productbeschrijving

Jongens, we delen dit project in vier deelprojecten.

ProjectVolledige productielijn voor onderdompeling van airconditioningcomponenten, voorbehandeling en poedercoating

Referentie van het document:CTI-EXP-2026-ACPC

Datum:27 augustus.2026

Mededeling aan wereldwijde klanten:Dit voorstel bevat de volledige technische specificaties, de procesworkflow, de systeemarchitectuur, de veiligheidsrichtlijnen,en standaardleveringsgebied voor een geautomatiseerde/semi-geautomatiseerde industriële poedercoatinginstallatie die is ontworpen voor metalen behuizingen en onderdelen van airconditioners.

Sleutelklaar Airconditioner Component Powder Coating Line Complete Immersion Voorbehandeling & Curing Systeem

Project 1

Toen we deze specifieke batch-type poeder coating lijn ontwierpen voor airconditioning behuizingen,Onze hoofdpijn was niet alleen het bereiken van de 200°C-hardingsmarge, het was het uitzoeken hoe we de waterstraling tussen de 4-stap silanentank en de vochtdrogende oven konden stoppen.Als u ooit te maken hebt gehad met flitsroest op zware stalen frames (tot 300 kg met dubbele hangers),

We combineren een monorail met grondwagens zodat de arbeiders geen problemen hebben met het verplaatsen van 3,8 meter hoge panelen.

Hieronder is de exacte technische uiteenzetting van de setup die we bouwen en verzenden in standaard 40HQ containers geen fluff, alleen ruwe technische parameters en echte fabricage specificaties

1. Overzicht van het project en basisontwerpvoorwaarden

1.1 Basiswerkingsparameters

Parameters	Specificaties
Werkstukmateriaal	Roestvrije platen, stalen frames, behuizingen voor airconditioners
Beschermingsmethode	Handmatig elektrostatisch poederbespuiten (Smart digital gun)
Max. Geïntegreerde werkstuk afmetingen	L3800 mm × W450 mm × H2600 mm (Klant bevestigd)
Max. laadgewicht	≤ 300 kg (inclusief hangers, tweepuntsophanging)
Ontwerp-productiecyclus	30 minuten per partij/ovenbelasting
Transportwijze van de vervoerband	Monorail bovenhoofd hanglijn + Ground rail wagen overbrengingssysteem
Algemene voetafdruk van de plant	Zoals aangegeven op de masterplanning (ongeveer L8,5m × W4,6m × H3,5m voor de voorbehandeling)

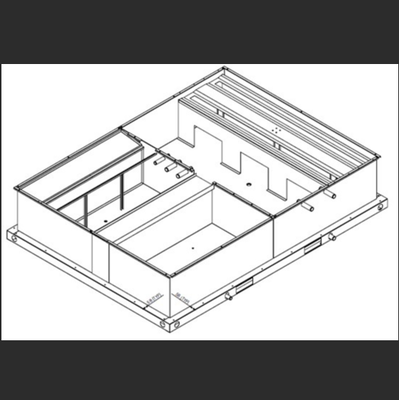

Toepassingsgebied van installatieapparatuur	4-stadium onderdompeling voorbehandeling systeem (1 set), waterdrogende oven (1 set), poederhersteloven (1 set), sproeibooth & secundair herstel systeem (1 set), transportlijnen (1 set),Geïntegreerde elektrische bedieningselementen (2 sets)

1.2 Nuts- en milieueisen

Parameters	Specificaties
Voeding aan het elektriciteitsnet	380V / 220V, 3-fase 5-draad / 1-fase, 50Hz (spanningsschommelingsbereik: ±10%)
Totale geïnstalleerde vermogen	218 kW (Verwarmingssysteem: 192 kW, Bespuitingssysteem: 15 kW, Circulatieventilatoren: 11 kW)
Druk van de compressielucht	≥ 0,7 MPa
Criteria voor de kwaliteit van de gecomprimeerde lucht	Maximaal toegestaan watergehalte < 1,3 g/m3, Maximaal toegestaan oliegehalte < 0,1 mg/m3
Vermogen van de compressielucht	Piekstroom: 6,0 m3/min.
Industriële waterdruk	00,15 MPa ~ 0,30 MPa
Waterverbruik	Ongeveer 0,1 ton/uur (druk ≥ 0,25 MPa)

1.3 Normen en codes voor conformiteitsontwerp

●GB7691-2003:Veiligheidscode voor verf - Algemene regels voor veiligheidsbeheer

●GB6514-1995:Veiligheidscode voor verf - Procesveiligheid en ventilatie/zuivering

●GB7692-1999:Veiligheidscode voor verf - Veiligheid en ventilatie bij voorbehandeling

●GB12942-2006:Veiligheidscode voor verf - Technische veiligheidsvoorschriften voor gesloten ruimtes

●GB935-89:Grenswaarden voor de voortdurende blootstelling aan thermische straling in een hoge-temperatuur werkomgeving

●GBZ1-2002 en GBZ2-2002:Hygiënische normen en grenswaarden voor blootstelling op het werk voor industriële ondernemingen

●GB4064-83 en GB50254-1996:Algemene richtlijnen inzake elektrische veiligheid en installatiewetgeving voor apparaten met lage spanning

●GB14443-1993:Veiligheidscode voor verf - Technische veiligheidsvoorschriften voor overtrekkingsdrogende ovens

2. Volledige processtroom en operationele cyclus

Stage	Process Step	Methode / media	Chemische / Middelgrote	Tijd van verblijf	Operatieve temp.
01	Laad (opladen)	Luchtkraan / hefmachine	N/A	Afhankelijk van de partij	Omgeving
02	Voor-afvetten en afvetten	Chemische onderdompelingstank	Ontvettende stof	Drie minuten.	Omgeving
03	Water spoelen (fase 1)	Onderdompeling wassen	Industrieel kraanwater	1 minuut.	Omgeving
04	Silane/fosfaterende voorbehandeling	Chemische onderdompelingstank	Silane-agent	Drie minuten.	Omgeving
05	Water spoelen (fase 2)	Onderdompeling wassen	Industrieel kraanwater	1 minuut.	Omgeving
06	Vochtdrogende oven	Warme luchtcirculatie	Elektrische verwarming (84 kW)	10 tot 20 minuten	120 °C ~ 160 °C
07	Koelfase	Natuurlijke luchtkoeling	Omgevingslucht	Tien minuten.	Omgeving
08	Poederbespuiting	Handmatig elektrostatisch pistool	Thermostatisch poeder	Afhankelijk van de partij	Omgeving
09	Poederhersteloven	Warme luchtcirculatie	Elektrische verwarming (108 kW)	15 tot 20 minuten	180 °C ~ 200 °C
10	Koeling van het eindproduct	Natuurlijke luchtkoeling	Omgevingslucht	40 min.	Omgeving
11	Ontlading (Downloading)	Handmatige bediening	N/A	Afhankelijk van de partij	Omgeving

Vandaag is dat alles, laten we morgen 28 augustus verder gaan.
